工具/原料
- matlab软件
- 电脑
方式/步骤
- 1
线条图。
plot函数建立由x和y值构成的简单的线图。
号令行键入：
figure
x = 0:0.05:5;
y = sin(x.^2);
plot(x,y)
- 2
按“Enter”键。
如图1所示。
- 3
线条图可以显示多组x和y数据。
号令行键入：
y1 = sin(x.^2);
y2 = cos(x.^2);
plot(x,y1,x,y2)
- 4
按“Enter”键。
如图2所示。
- 5
条形图
条形图函数建立垂直条形图，条形图建立程度条形图。
号令行键入：
x = -2.9:0.2:2.9;
y = exp(-x.*x);
bar(x,y)
- 6
按“Enter”键。
如图3所示。
- 7
阶梯图
楼梯功能建立一个阶梯图。它只能建立一个Y值的阶梯图或一个X和y值。
号令行键入：
x = 0:0.25:10;
stairs(x,sin(x))
- 8
按“Enter”键。
如图4所示。
- 9

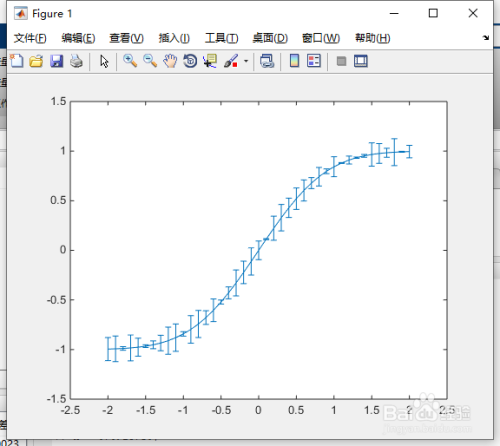

错误栏图
错误栏函数绘制x值和y值的线图，并在每个不雅察值上叠加一个垂直错误栏。
要指定错误栏的大小，请标的目的错误栏函数传递一个附加的输入参数。
号令行键入：
x = -2:0.1:2;
y = erf(x);
e = rand(size(x))/7;
errorbar(x,y,e)
- 10
按“Enter”键。
如图5所示。
- 11
极地图
极函数绘制角度（弧度）与半径的极坐标图。
号令行键入：
theta = 0:0.01:2*pi; % angle
rho = abs(sin(2*theta).*cos(2*theta)); % radius
polar(theta,rho)
- 12
按“Enter”键。
如图6所示。
- 13
茎图
stem函数为每个X和y值与一条垂直线毗连到一个配合的基线。
号令行键入：
x = 0:0.1:4;
y = sin(x.^2).*exp(-x);
stem(x,y)
- 14
按“Enter”键。
如图7所示。
- 15
散点图
散点函数绘制x值和y值的散点图。
号令行键入：
load patients Height Weight Systolic % load data
scatter(Height,Weight) % scatter plot of Weight vs. Height
- 16
按“Enter”键。
如图8所示。
- 17
利用可选参数分离函数指定标识表记标帜的大小和颜色。
号令行键入：
scatter(Height,Weight,20,Systolic) % color is systolic blood pressure
- 18
按“Enter”键。
如图9所示。
