工具/原料
- 电脑
- CATIA V5软件
方式/步骤
- 1
打开CATIA设计软件，并经由过程草图编纂器画出草图，并经由过程拉伸功能进行实体建模，这里为了演示便利，实体为乒乓球拍，材料应是木质的。
- 2
下面的操作就是给实体添加材料了，在CATIA页面底部，找到应用材料的快捷按钮，外形为一个小长方体，上方有一颗小球，还有一个弯曲的箭头，如下图所示。
- 3
随即会弹出材料库对话框，所揭示的材料默认为系统自带的材料，一般可知足设计需求，默认的材料类别逗留在金属一栏，显然不是我们想要的木材。
- 4
随后我们点击“Wood”（木材）类别，按照需要选择木材类别，好比这里我们选择“Timber”。这时辰会发现“Apply Material”和“OK”都是灰色，暗示不成选择，这暗示还没有选择零件。
- 5

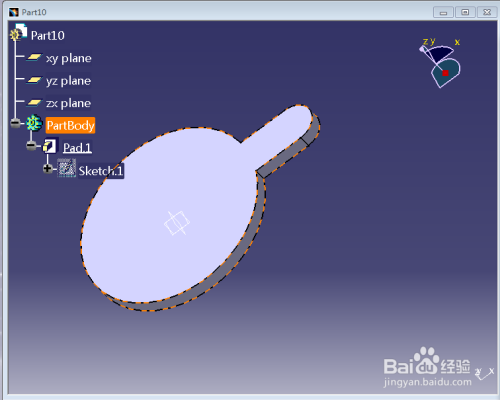

上面选择好材料后，我们选择该乒乓球拍实体。
- 6
这时辰“Apply Material”和“OK”都可以进行选择了，直接点击“OK”即可。
- 7

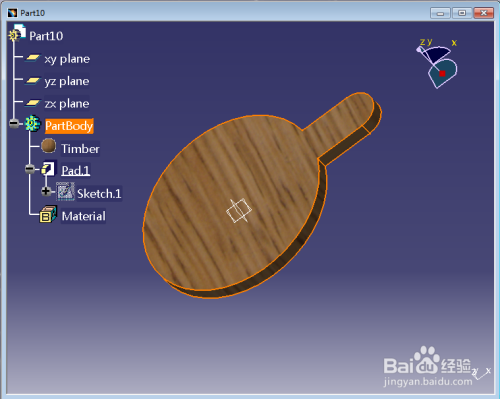

返回到实体画面，乒乓球拍实体已经显示为木材了。
- 8
若是发现应用材料之后实体没有效木材衬着，那就是衬着模式选择不妥，在CATIA页面底部，找到材料衬着的快捷按钮，点击一下就可以了。
注重事项
- 若是有本身的材料库，可以打开并选择该材料库。
- 若是选择Link to file，则若是材料更改了，实体也会跟着更改。
