如何用AI软件画光路图

工具/原料

• 电脑
• AI软件

方式/步骤

1. 1

   双击运行AI，新建一个空白画板，并绘制一个画板大小的矩形，设置都雅的渐变填充色以作布景；


2. 2

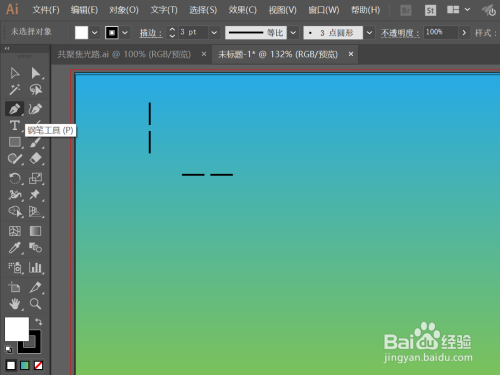

   先用钢笔东西绘制两个短的直线段，中心留一小距离空地，编组，扭转复制一个，作为光源的收支口；


3. 3

   随后，再绘制一个倾斜的直线段充任二标的目的色镜、一个椭圆充任透镜；


4. 4

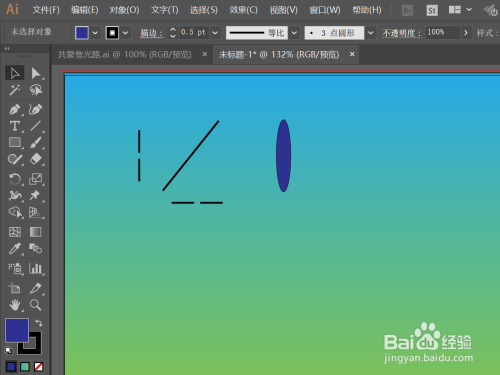

   紧接着，继续绘制一条竖直的直线段和一个矩形，并设置合适的重叠位置，以模拟不雅察物品和焦面；


5. 5

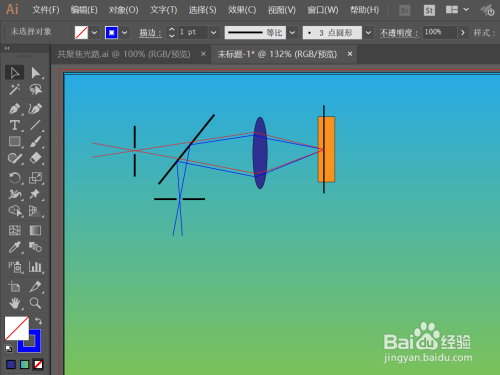

   随后，利用钢笔东西绘制光源的路径，并以分歧颜色暗示；


6. 6

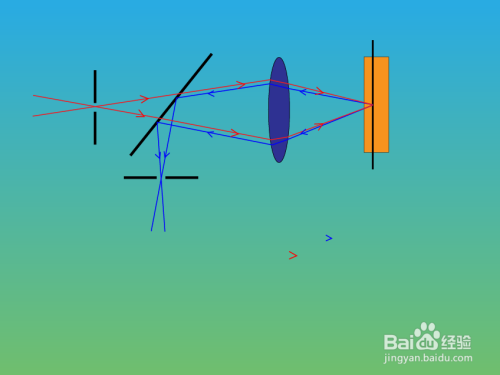

   最后，钢笔东西绘制一个折线段，作为箭头添加到每个路径上作为光源的传布偏向，这样一个简略单纯的光路图就绘制好了！



注重事项

• 注重反射和投射的区别！
