工具/原料
- 演示版本：solidworks2016
- 电脑
方式/步骤
- 1

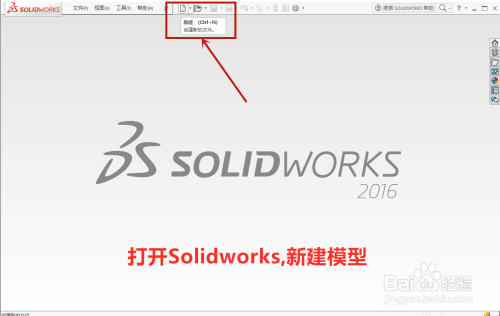

第一步：打开solidworks，新建一个零件，选择好零件模板，点击确定；
- 2

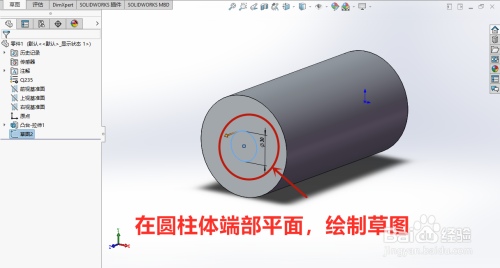

第二步：在这里演示新建了一个圆柱体，在圆柱体的端部平面，新建草图，这个草图也是接下来要扫描切除的外形和尺寸；
- 3

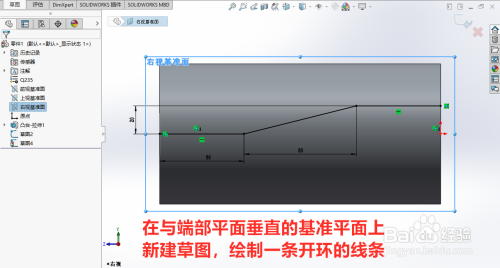

第三步：在与方才绘制完当作的端部平面相垂直的基准平面，新建草图，绘制一条开环的线条，这个线条就是扫描切除的路径；
- 4
第四步：这样就绘制好了两个草图平面，一个是要切除的外形和尺寸，一个是切除的路径；
- 5

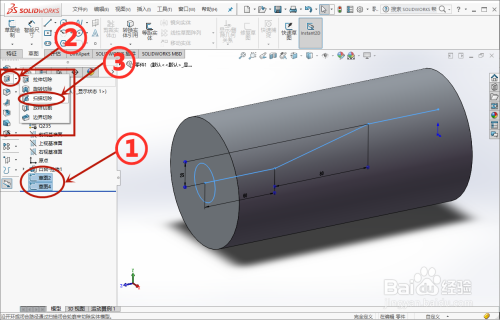

第五步：在左侧的模子树，按住ctrl选择两个草图平面，然后在特征东西栏里，依次选择“切除”-“扫描切除”；
- 6

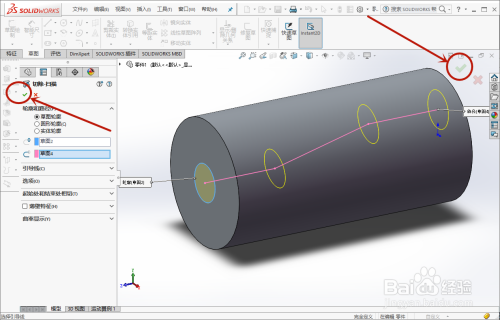

第六步：进入图示的预览页面后，点击“√”以确认；
- 7

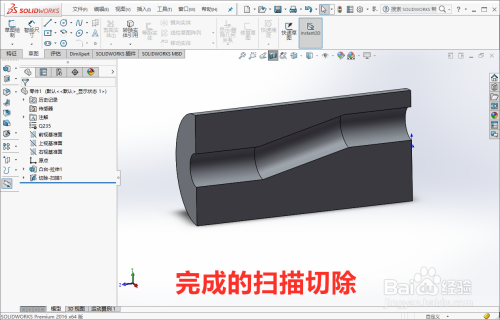

第七部：这样，扫描切除特征就已经完当作。
