如何分析局部限制模块

工具/原料

• simulink
• 电脑

方式/步骤

1. 1

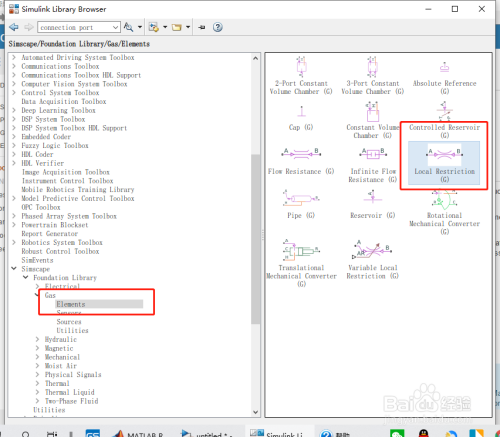

   库：Simscape / Foundation Library / Gas / Elements

   如下图所示。


2. 2

   申明

   局部限制（G）块模拟因为气体收集中的阀或孔板等流动面积临时减小而引起的压降。当阻力达到声波前提时，会发生梗塞。

   端口A和B代表限制进口和出口。作为块参数指定的限制区域在模拟过程中连结不变。限制是绝热的。它不与情况进行热互换。

   限制包罗缩短，然后是流动面积的俄然膨胀。气体在缩短过程中加快，导致压力下降。气体在俄然膨胀的过程中与壁面分手，因为动量损掉，压力仅部门恢复。

   局部限制示意图


3. 3

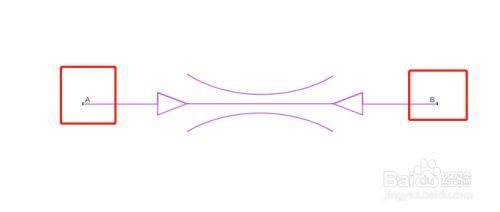

   A-进口或出口

   与局部限制的进口或出口相关的气体保留端口。这个块没有内涵的偏向性。

   B-进口或出口

   与局部限制的进口或出口相关的气体保留端口。这个块没有内涵的偏向性。


4. 4

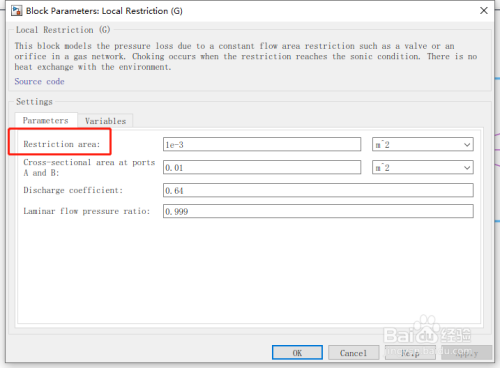

   限制区域-在限制处垂直于流道的区域

   1e-3 m^2（默认）

   在限制处垂直于流道的区域。


5. 5

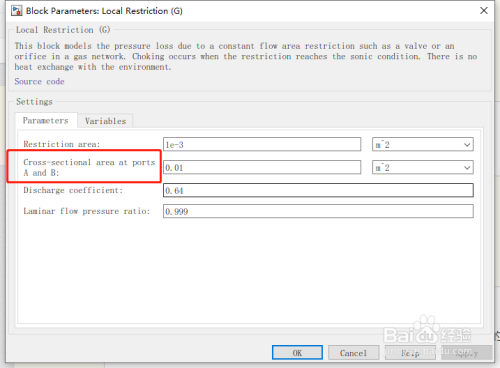

   端口A和B的横截面积-端口A和B处与流道垂直的面积

   0.01 m^2（默认）

   在端口A和B处垂直于流道的区域。假设这两个端口的面积不异。


6. 6

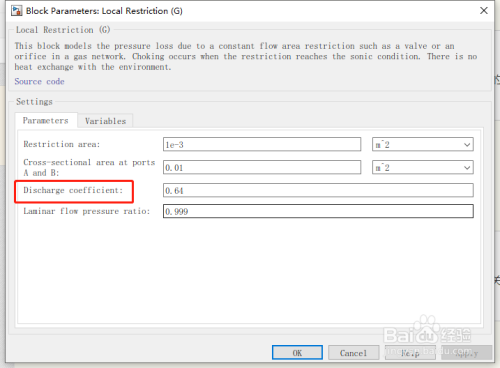

   流量系数-经由过程限制的现实质量流量与理论质量流量的比率

   0.64（默认）

   经由过程限制的现实质量流量与理论质量流量的比率。流量系数是诠释非抱负效应的一个经验参数。


7. 7

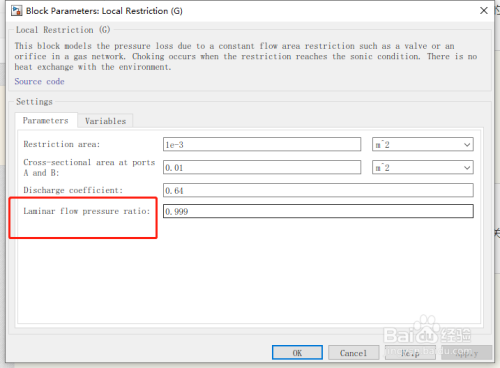

   层流压力比-气流在层流和湍流状况之间转换时的压力比

   0.999（默认）

   气流在层流和湍流之间转换的压力比。在层流区，压力损掉与质量流量呈线性关系；在湍流区，压力损掉与质量流量呈二次曲线关系。
