工具/原料
- simulink
- 电脑
方式/步骤
- 1

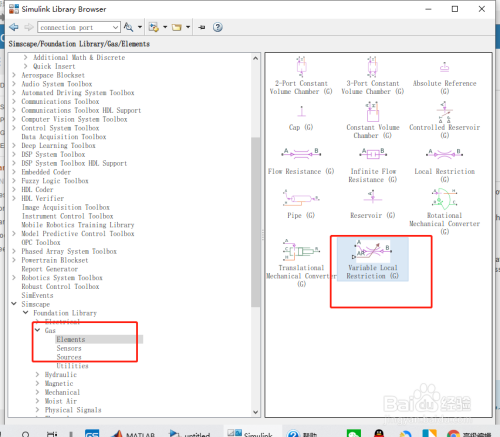

库：Simscape / Foundation Library / Gas / Elements。
如下图所示。
- 2
申明
可变局部约束（G）块模拟了因为气流面积（如阀门）在燃气管网中随时候转变而减小的压力降。当阻力达到声波前提时，会发生梗塞。
端口A和B代表限制进口和出口。端口AR处的输入物理旌旗灯号指定限制区域。最小限制区域和最大限制区域参数指定限制区域的下限和上限。
限制是绝热的。它不与情况进行热互换。
限制包罗缩短，然后是流动面积的俄然膨胀。气体在缩短过程中加快，导致压力下降。气体在俄然膨胀的过程中与壁面分手，因为动量损掉，压力仅部门恢复。

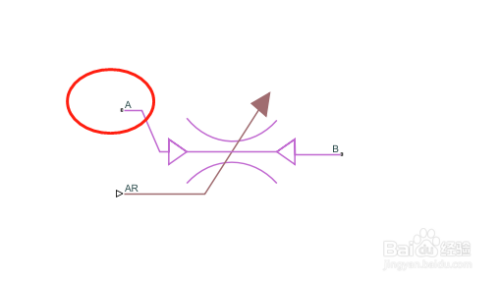

局部限制示意图
- 3
AR—限制区节制旌旗灯号，m^2
输入节制气流限制区域的物理旌旗灯号。当旌旗灯号值超出由块参数指定的最小和最大限制区域限制时，旌旗灯号饱和。
- 4
A-进口或出口
与局部限制的进口或出口相关的气体保留端口。这个块没有内涵的偏向性。
B-进口或出口
与局部限制的进口或出口相关的气体保留端口。这个块没有内涵的偏向性。
- 5
最小限制面积-限制横截面积的下限
1e-10 m^2（默认）
限制横截面积的下限。可以利用此参数暗示泄露区域。输入旌旗灯号AR在该值处饱和，以防止限制区域进一步减小。
- 6

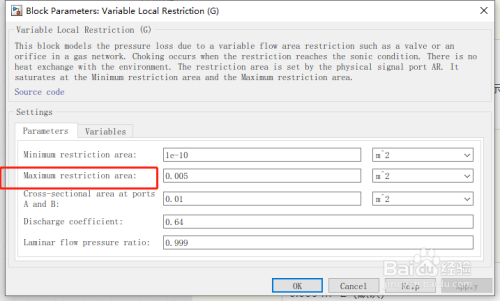

最大限制面积-限制横截面积的上限
0.005 m^2（默认）
限制横截面积的上限。输入旌旗灯号AR在该值处饱和，以防止限制区域进一步增大。
- 7

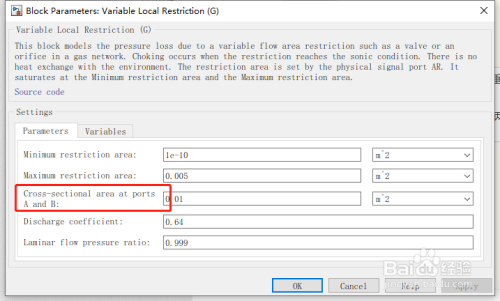

端口A和B的横截面积-端口A和B处与流道垂直的面积
0.01 m^2（默认）
在端口A和B处垂直于流道的区域。假设这两个端口的面积不异。
