工具/原料
- proe软件
- proe三维模子
方式/步骤
- 1

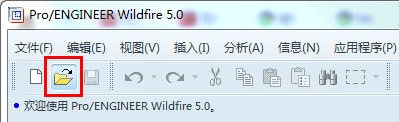

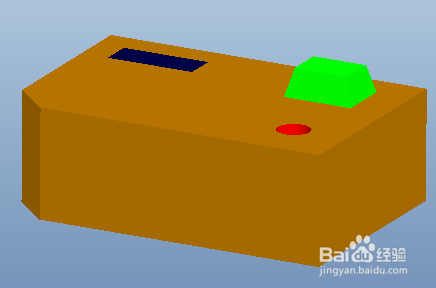

启动proe，点击打开文件图标，打开现有的proe三维模子。
- 2
proe界面右侧点击图标，启动注释特征的建立。
- 3

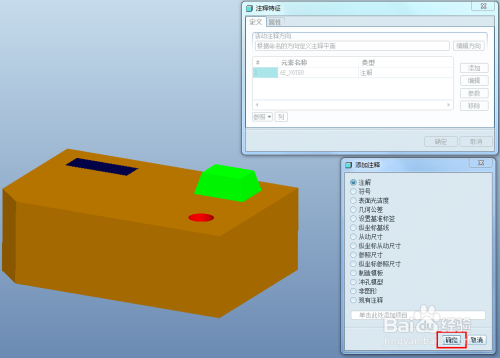

如图所示，添加注释对话框中有良多的注释类型可选，这里我们接管默认第一个类型“注解”，点击确定。
- 4

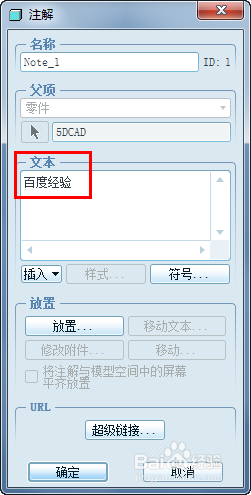

在弹出的注解对话框中心的文本栏，输入本身需要添加的注解，好比这里我们输入“百度经验”。
- 5

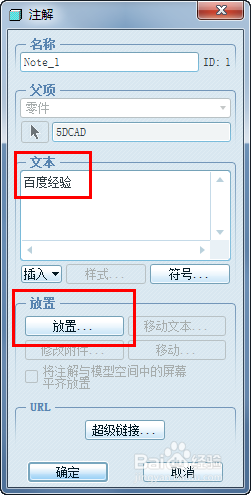

然后点击放置，在接下来弹出的菜单中我们可以选择分歧的引线选项，这里我们接管默认“带引线”，点击完当作。
- 6

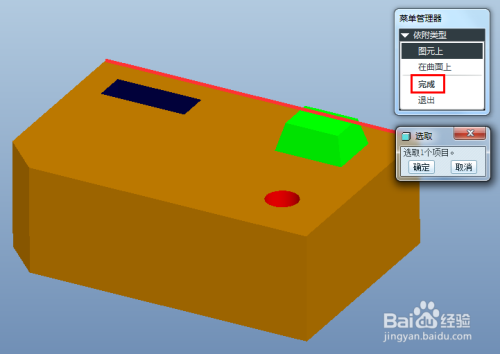

下一步，我们可以选择边或者曲面，这时辰鼠标左键接近鸿沟，就会蓝色加亮显示。鼠标左键单击选择边，之后边会酿成红色显示，点击菜单上的完当作。然后鼠标光标会显示当作一个箭头添加注释的符号，鼠标左键点击模子显示区打算放置注释的位置放下注释文本。
- 7

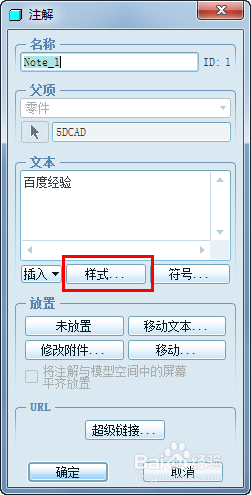

文字默认有点小，我们可以点窜一下文本的属性。注解对话框中，点击“样式...”按钮，弹出文本样式对话框。
- 8

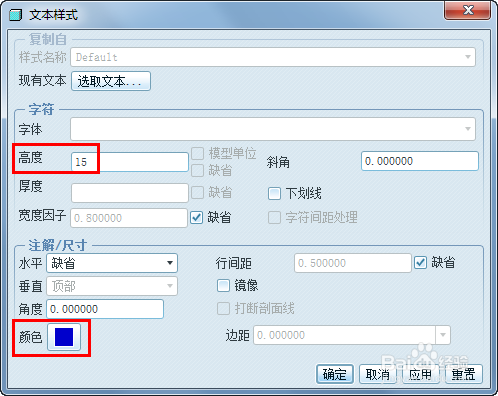

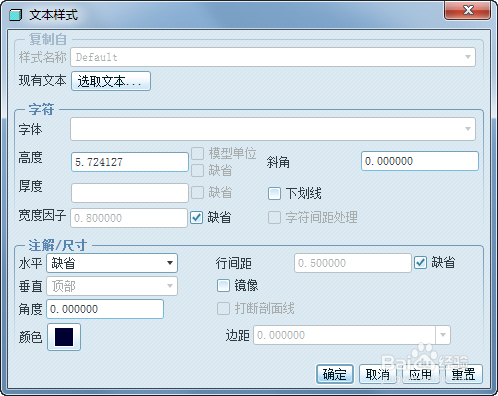

在文本样式对话框内，我们可以点窜文字大小、字体和颜色等。我们这里点窜字体高度和颜色两项。高度直接输入新的数字，点击颜色图标后，在颜色对话框中选择文字需要的颜色。
- 9

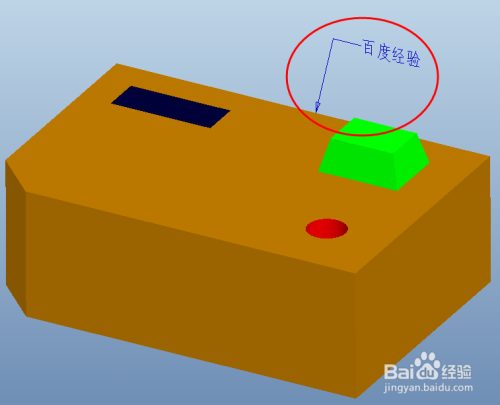

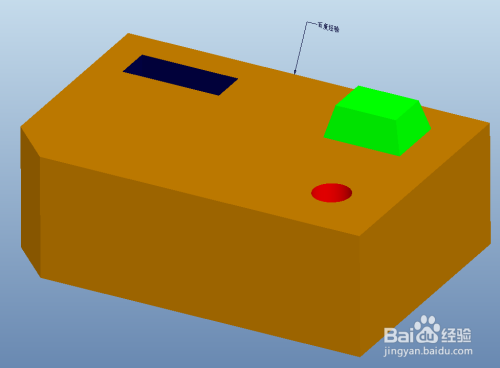

点窜完当作后，文字就显示出最新的设置结果了。
- 10

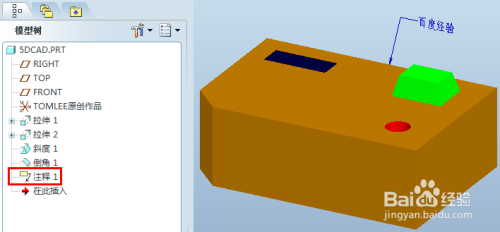

注解对话框点击确定，注释对话框点击确定，完当作注释特征的建立。
注重事项
- 注释特征添加过程中，对话框和菜单呈现比力多，注重不要紊乱。
- 一个注释特征可以建立多个注解。
