工具/原料
- proe软件
- proe三维模子
方式/步骤
- 1

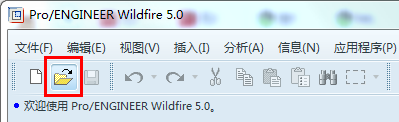

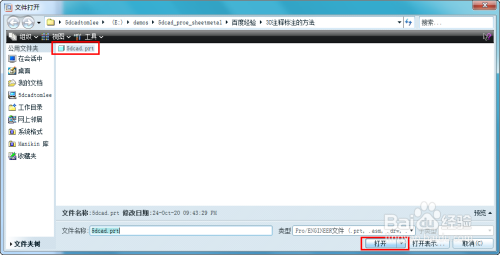

启动proe，点击打开文件图标，打开现有的proe三维模子。
- 2

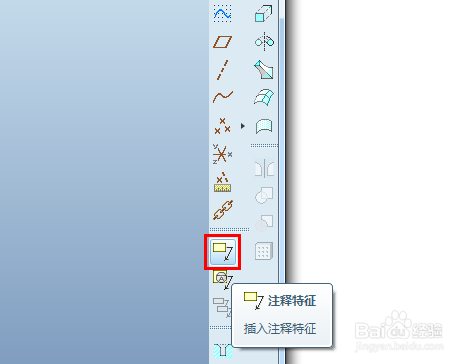

proe界面右侧点击图标，启动注释特征的建立。
- 3

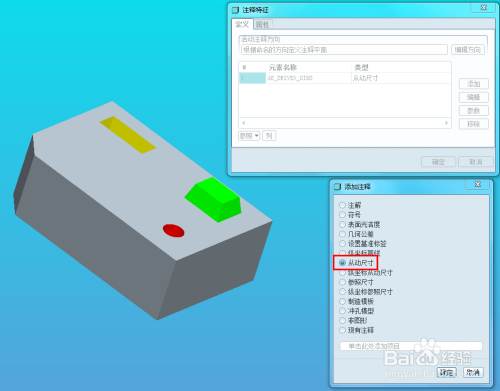

如图所示，添加注释对话框中有良多的注释类型可选，这里我们来标注一个尺寸，选择类型“从动尺寸”，点击确定。
- 4

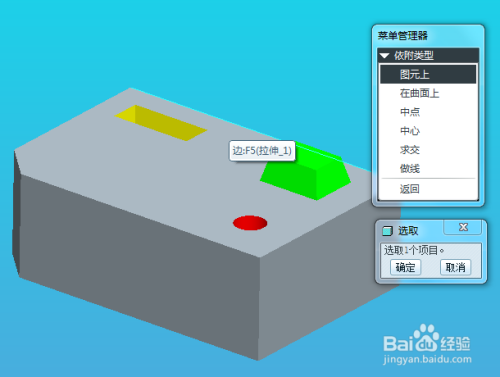

鼠标左键接近鸿沟，就会蓝色加亮显示。
- 5

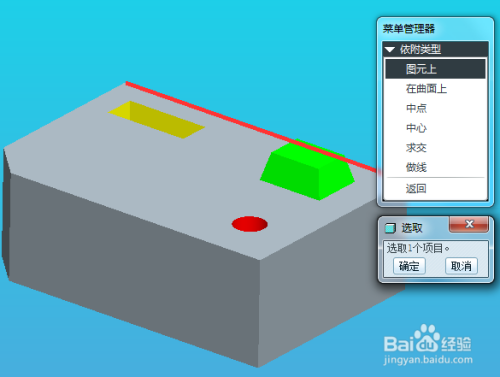

鼠标左键单击选择边，边酿成红色显示。
- 6

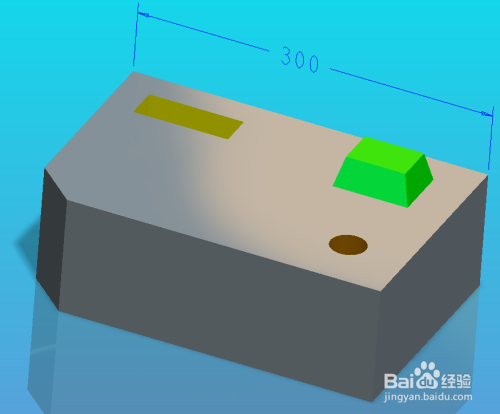

鼠标移动到鸿沟上方合适位置，单击中心放置尺寸。尺寸显示的同时，适才的菜单也封闭了。
- 7

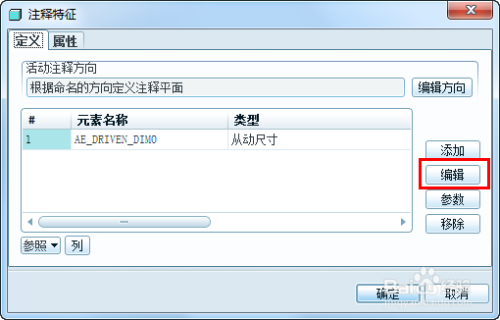

若是感觉尺寸显示不敷清楚，字体太小，我们可以点窜一下文本样式。注释特征对话框中，点击编纂，接下来会弹出尺寸属性对话框。
- 8

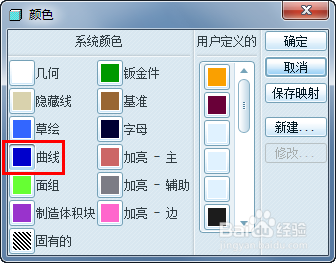

弹出的尺寸属性对话框中，切换到文本样式选项卡，点窜字体高度和颜色。
- 9

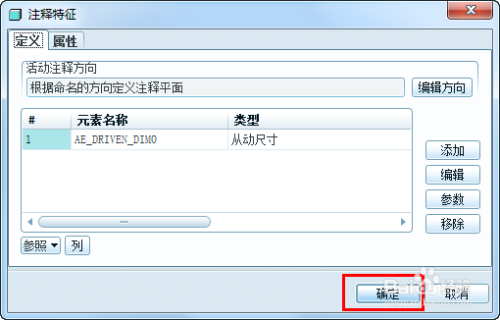

尺寸显示点窜对劲后，注释特征对话框中，点击确定，完当作注释特征的建立。
- 10

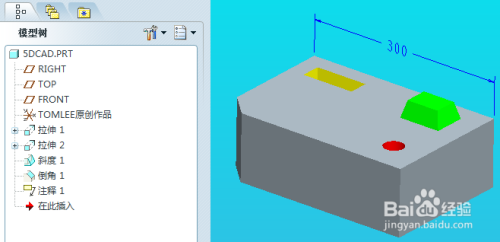

经由过程以上步调，我们就将一个尺寸经由过程注释特征的体例，添加到了三维模子上。
注重事项
- 注释特征添加过程中，对话框和菜单呈现比力多，注重不要紊乱。
- 一个注释特征，可以包含多个尺寸标注。
