工具/原料
- proe软件
- proe三维模子
方式/步骤
- 1

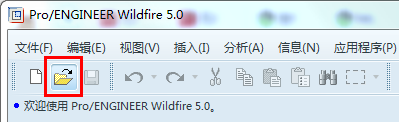

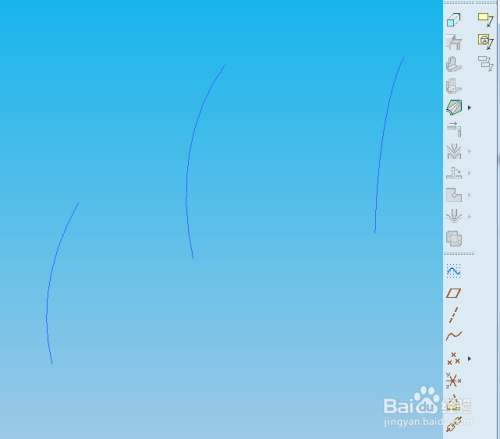

启动proe,点击proe软件界面中打开文件图标,打开一个现有proe钣金零件。



- 1
- 2

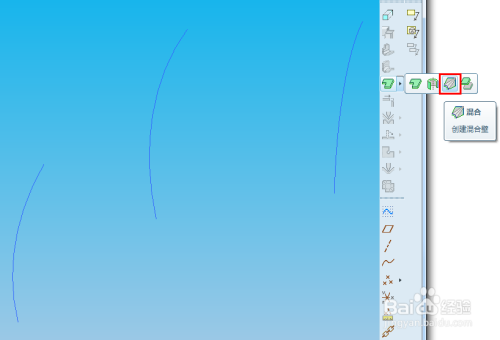

proe软件界面右侧东西栏点击夹杂壁特征图标,启动夹杂壁特征建立。

- 3

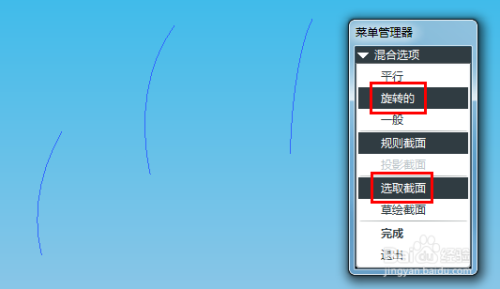

在弹出的菜单办理器中,选择“扭转的”和“拔取截面”,点击完当作。

- 4

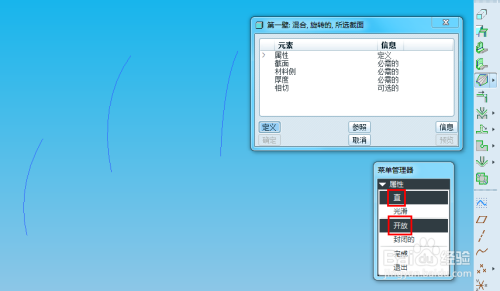

接管默认的属性“直”和“开放”,点击完当作,弹出曲线选择菜单。


- 5

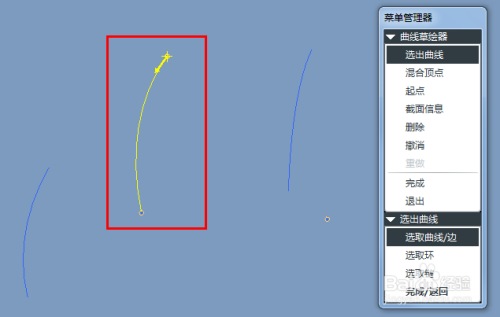

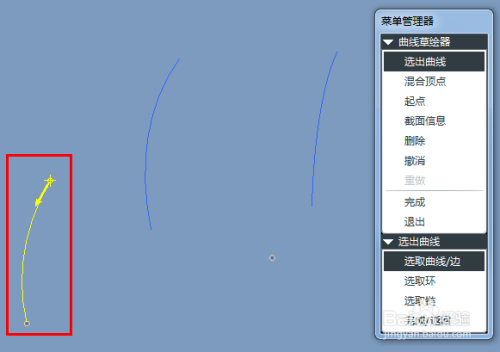

在proe模子显示区,鼠标左键选择第一条曲线,点击完当作。

- 6

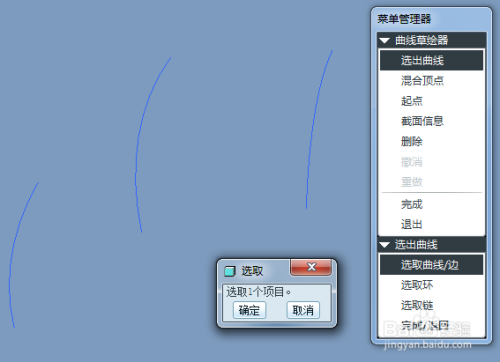

继续选择第二条曲线,点击完当作。这时会弹出对话框,扣问您是否需要增添下一个截面,需要点是,不需要点否。


- 7

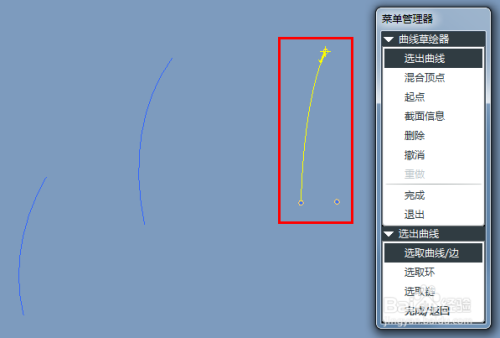

本例我们选择“是”,继续选择第三条曲线,若是黄色箭头暗示的起点位置跟前面曲线不同一,可以在菜单选择“起点”来手动调整。

- 8

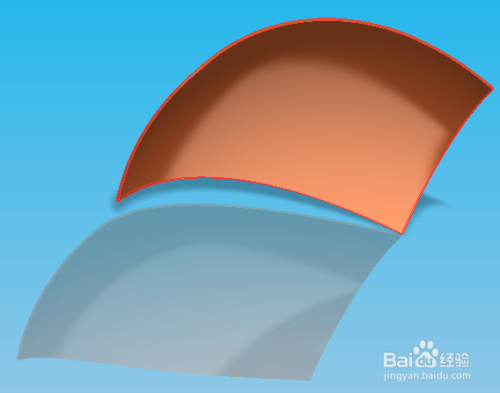

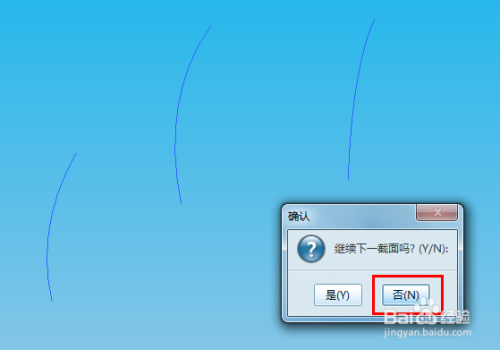

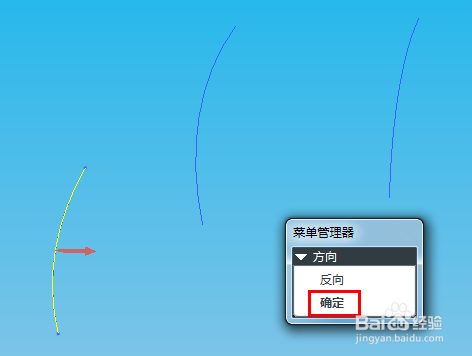

点击完当作,弹出简直认对话框点击“否”。接下来模子上会用红色箭头显示钣金壁加厚偏向,可以从菜单点击“反标的目的”指令来调整,接管默认偏向点击确定。


- 9

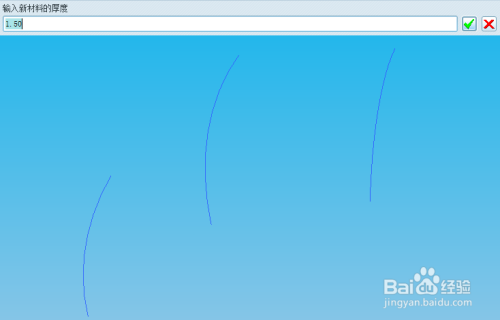

在proe菜单点击确定后会弹出壁厚界说,输入钣金壁厚数值,回车确认。

- 10

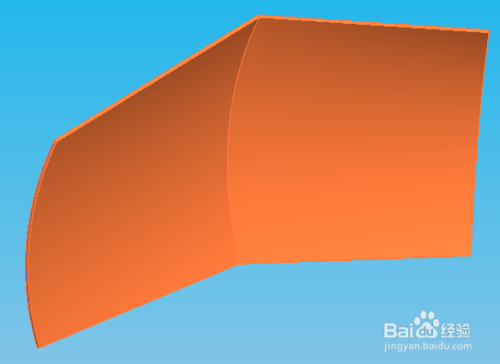

点击确定,完当作扭转夹杂壁的特征建立,可以看到直线毗连的结果。

- 11

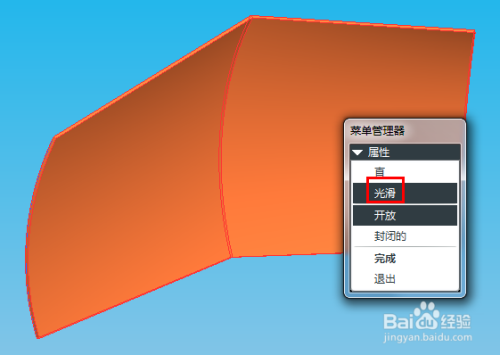

建立完当作可以从模子树选择夹杂壁特征,重界说特征选择属性改为“滑腻”。成果显示如下图,钣金壁更滑腻。因为每个截面之间不再是直线毗连,而是样条线毗连,三个截面毗连后就是一个滑腻的钣金壁。按照本身设计的需要来确定属性的选择。


注重事项
- 需要事先在proe钣金模子上建立好曲线。
- 建立的曲线要知足proe扭转夹杂壁的截面要求。
