工具/原料
- ProE 5.0野火版
- 阀体模子的2D图纸
步调/方式

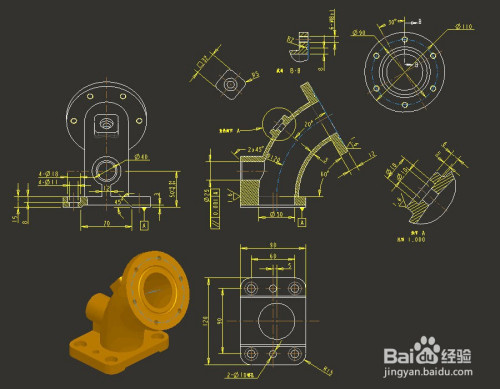

当真看懂2D图纸，对模子总体外形和定位体例领会清晰。

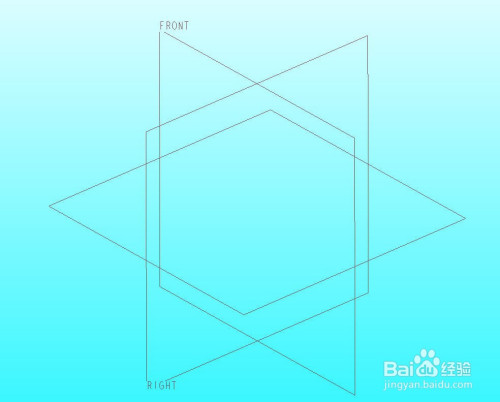

新建空白模子，我们将在模子上建立阀体零件。

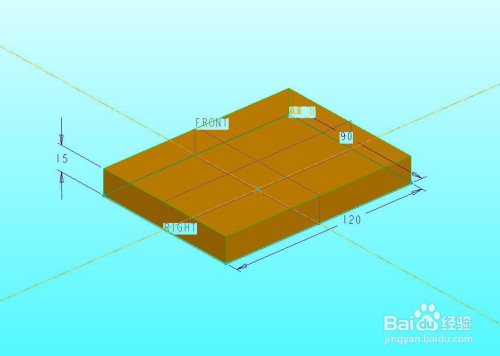

利用拉伸特征建立阀体的底部平板，尺寸如图所示

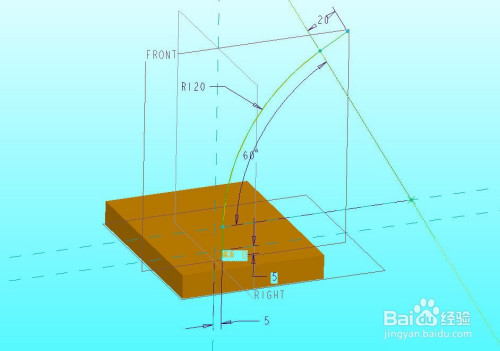

按照图纸草绘出管道的中间线，然后利用圆作为截面扫描出实心管道。

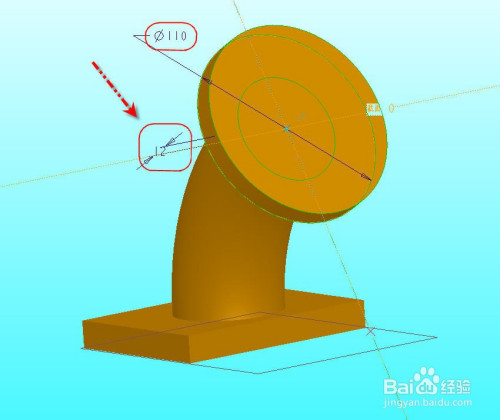

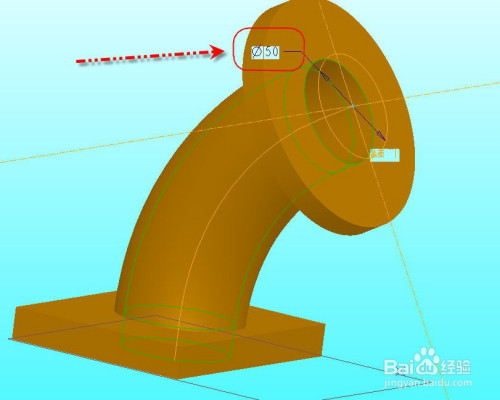

在管道的上端面拉伸出上端圆盘
利用前面建立的中间线作为轨迹，圆截面扫描出管道的内腔。

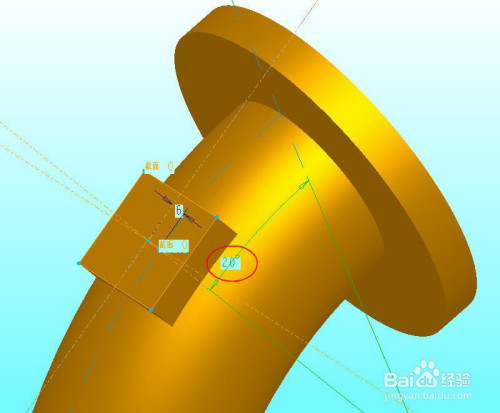

经由过程草绘带角度的直线段建立辅助平面，然后利用平面拉伸出背部的方形凸台。近似的方式拉伸出圆形凸台

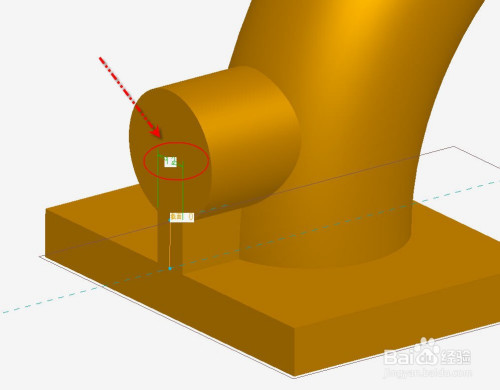

利用轮廓筋功能建立圆形凸台和底部平板的毗连幅板，然后利用孔特征建立圆台上的通孔

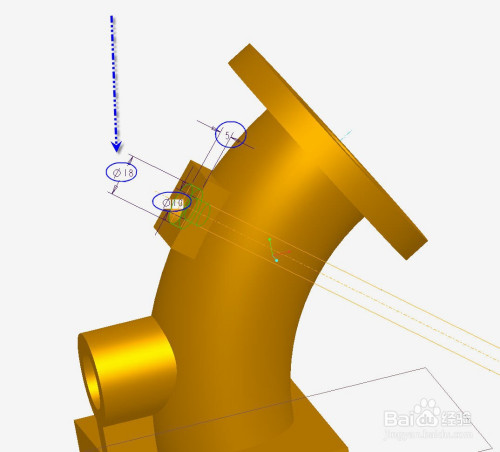

利用沉头孔功能建立方形凸台上的沉头孔

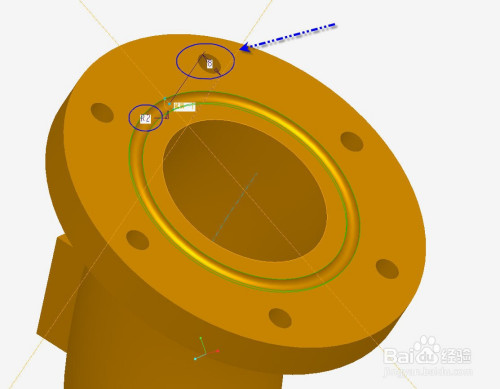

利用径标的目的孔功能建立上端圆盘上的通孔，然后沿圆周偏向平均阵列8个
利用扫描方式切出圆盘上的密封凹槽

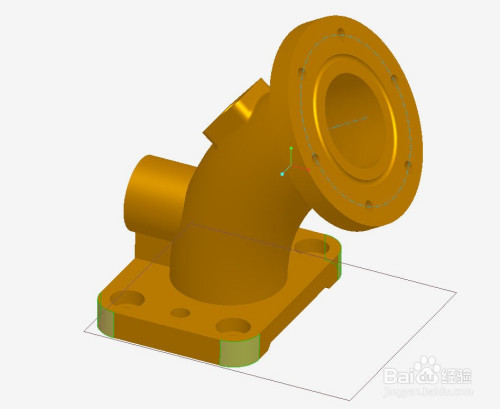

利用沉头孔功能建立底部平板的一个固定孔，然后经由过程镜像功能获得其余3个。

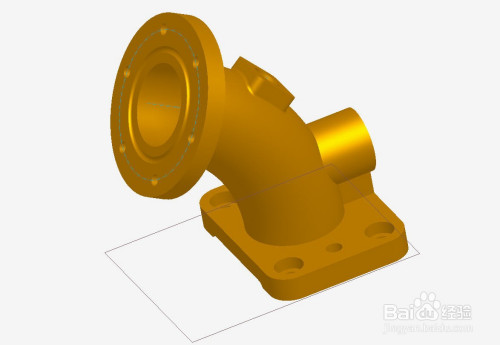

最后添加需要的圆角，完当作阀体零件的建模。
END
注重事项
- 零件建模方式并不惟一，但合理的建模挨次能让模子更易点窜。
- 建模过程要注重建模利用的尺寸连结和原始图纸标注尺寸一致。
