工具/原料
- ProE 5.0野火版
- 待查找小破面的输入模子
步调/方式
打开待查找小破面的输入模子，我们将查找这个输入面组中的破面。

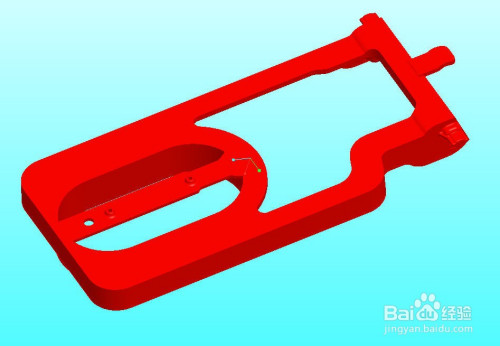

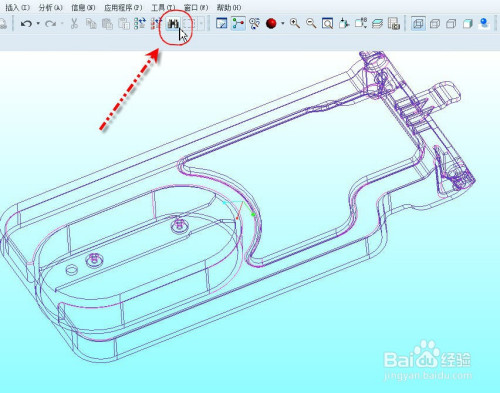

点击东西条上的【线框】按钮，把模子切换到线框显示模式

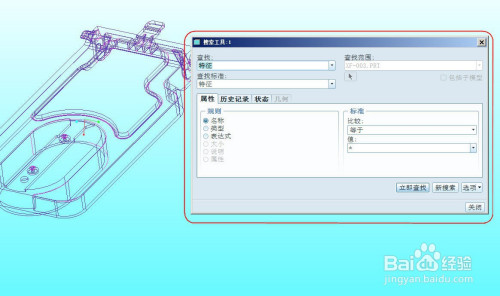

点击顶部的【搜刮】按钮，打开【搜刮东西】对话框

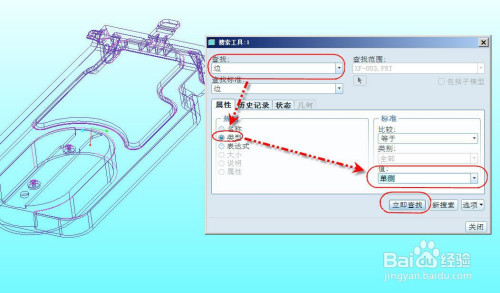

在【查找】下拉列表中选择【边】，【属性】选项组中选择【类型】，【值】下拉列表中选择【单侧】，点击【当即查找】

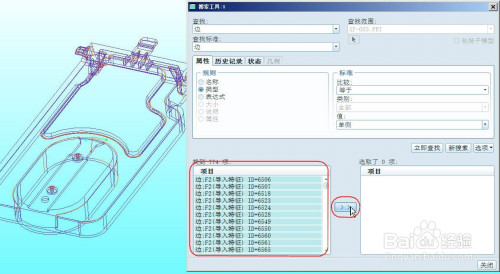

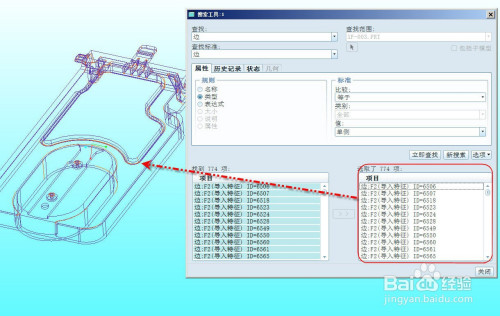

软件主动查找所有的单侧边并把它们加到对话框左下方的列表中，每一条单侧边对应一个破面。选择所有列内外的鸿沟，然后点击【添加】按钮把它们添加到右侧列表，如图所示。

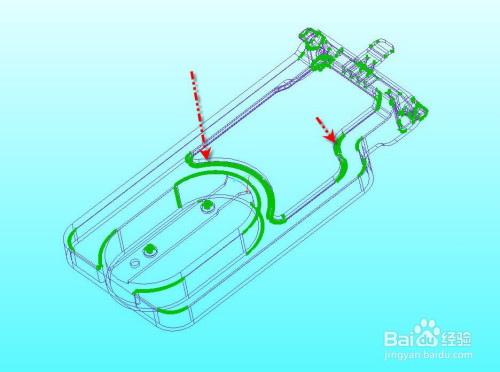

点击【封闭】按钮退出搜刮东西，此时适才添加到右侧列表的单侧边都已经处于选中状况。而且在图形区中以高亮加粗显示。如图所示

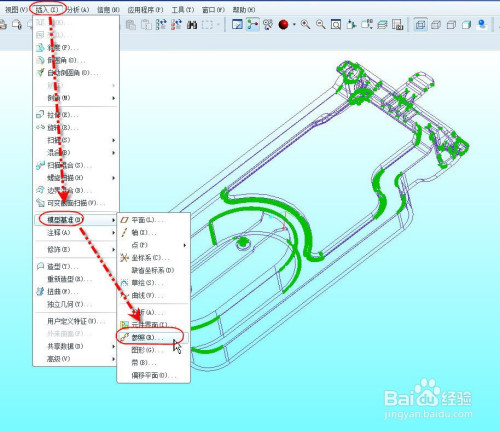

从【插入】菜单中选择【模子基准..】,然后选择【参照...】

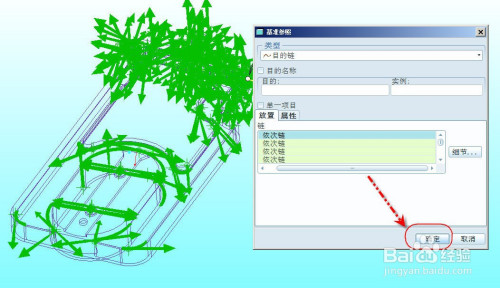

在打开【基准参照】对话框中，所有适才选中的单侧边已经主动加到参照列表，点击【确定】完当作参照的建立。

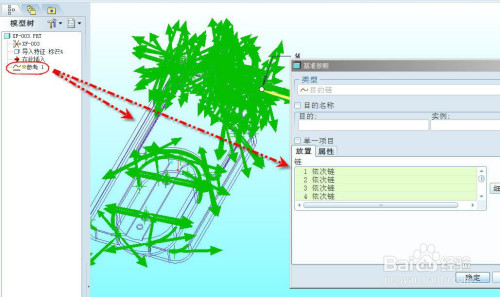

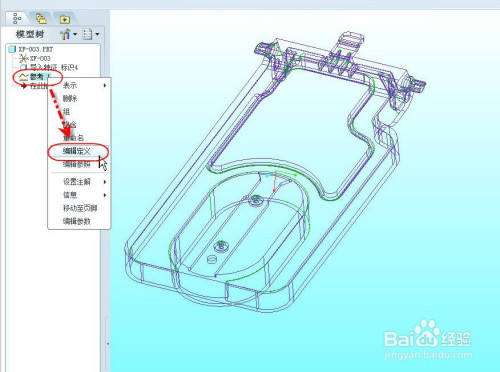

用户可以随时从模子树中找到适才建立的参照特征，经由过程【编纂界说】功能重现进入基准参照对话框查看单侧边，从而找到对应的破面。
END
注重事项
- 判定一个面在模子中是否破面就看这个面是否存在开放鸿沟也就是单侧边
- 利用查找到的单侧边建立参照是为了保留查找到的成果以便随时查看。
