工具/原料
- Pro/Engineer
- Wildfire 5.0
- Wildfire 5.0
- 待进行尺寸标注的画图文件
步调/方式

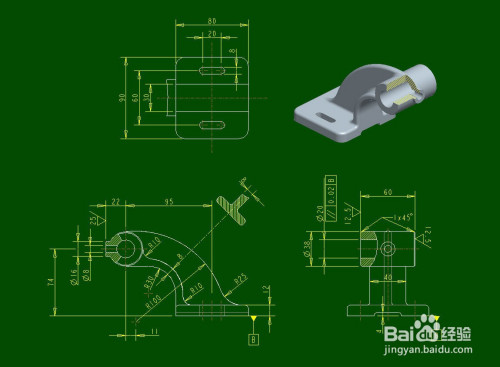

待进行尺寸标注的画图文件，我们将进行一些常见尺寸类型的标注。

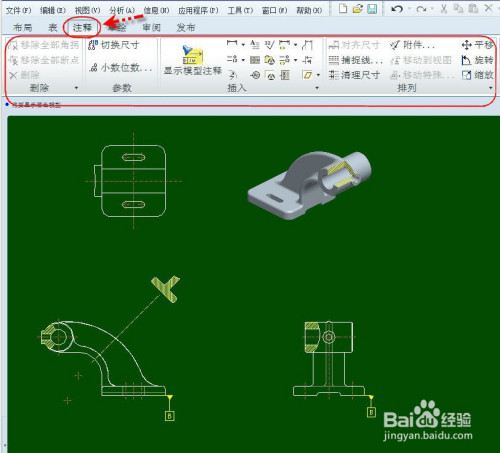

首先点击并切换到【注释】选项卡，然后点击【尺寸】打开尺寸标注的菜单办理器。

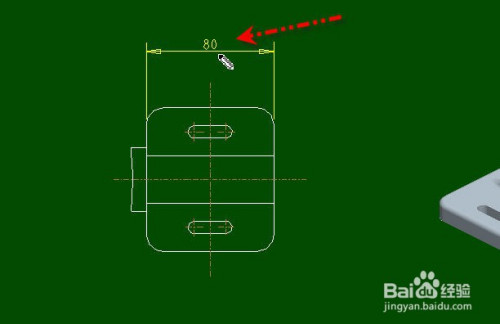

在【菜单办理器】中的【凭借类型】菜单中选择【图元上】，按住CTRL键别离选择图示的两条边，然后在中心图示位置按中键放下尺寸

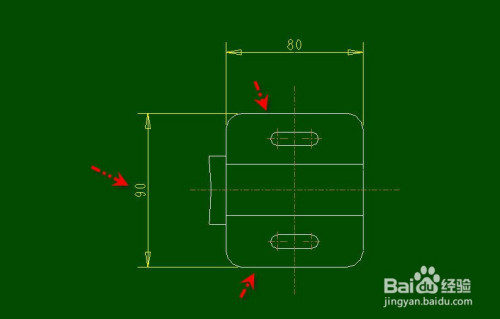

近似的方式按住ctrl键别离选择上下两条边，然后在中心位置按中键放下高度尺寸，如图所示。

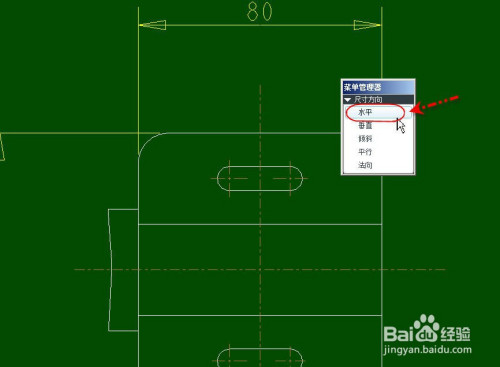

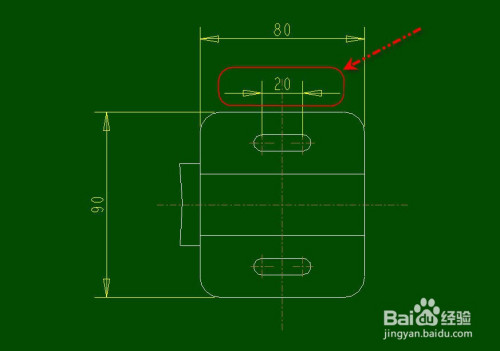

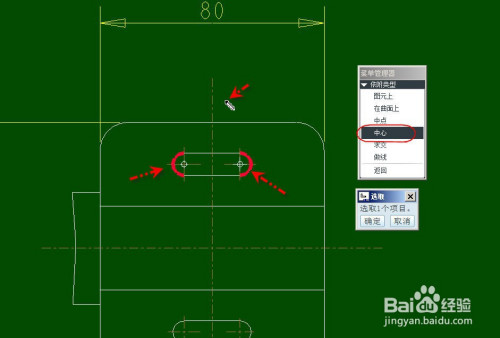

再次点击【尺寸】按钮，此次【凭借类型】选择【中间】，然后按住CTRL键别离选择图示摆布半圆弧，然后按中键在图示铅笔处点击，在弹出的【尺寸偏向】菜单中选择【程度】，获得两圆弧中间的程度距离尺寸

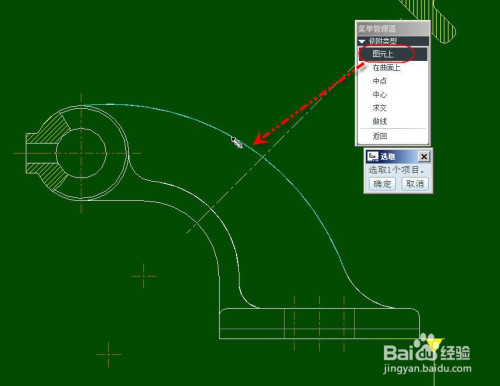

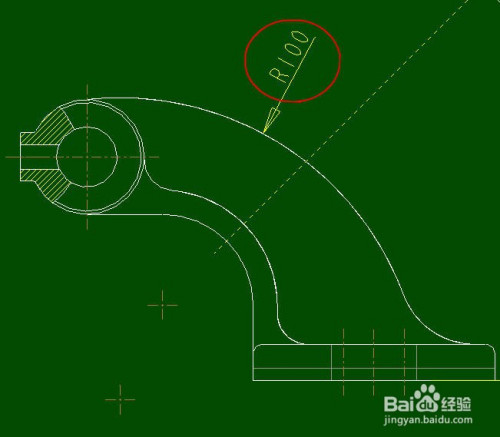

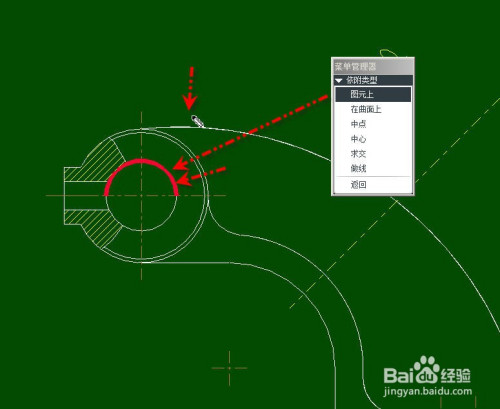

同上方式继续尺度，此次【凭借类型】选择【图元上】，参考选择图示的圆弧，然后按鼠标中键放下尺寸，获得该圆弧的半径尺寸，如图所示。

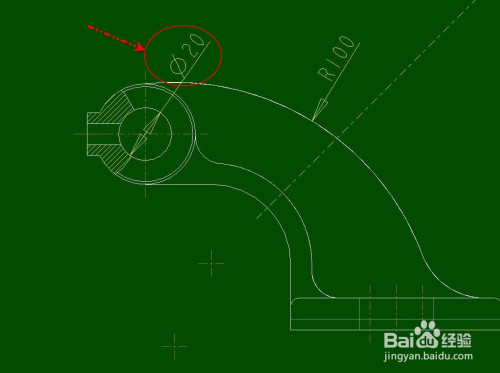

同上方式继续尺度，【凭借类型】选择【图元上】，双击图示的圆弧，然后按鼠标中键放下尺寸，获得该圆弧的直径尺寸，如图所示。
END
注重事项
- 必需先切换到【注释】选项卡才能进行尺寸标注，不然无法选择标注的参考
- 需要选择多个参考的尺寸在选择参考时必需按住CTRL键
