工具/原料
- Pro/Engineer
- Wildfire 4.0
- Wildfire 4.0
- 待进行纵坐标尺寸标注的画图文件
步调/方式

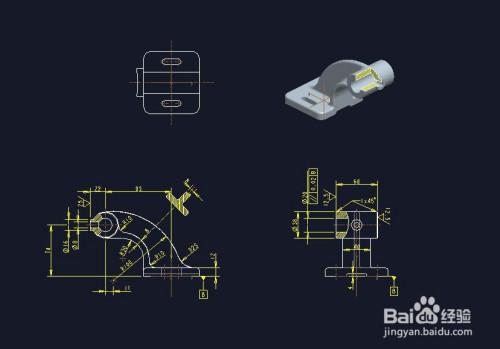

打开待进行纵坐标尺寸标注的画图文件，我们将在此中一个视图上建立纵坐标尺寸。

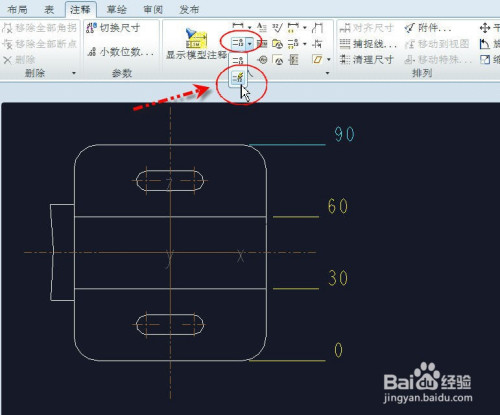

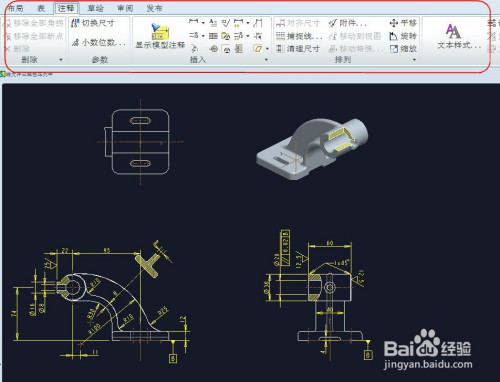

点击并切换到【注释】选项卡，然后点击【纵坐标尺寸】按钮

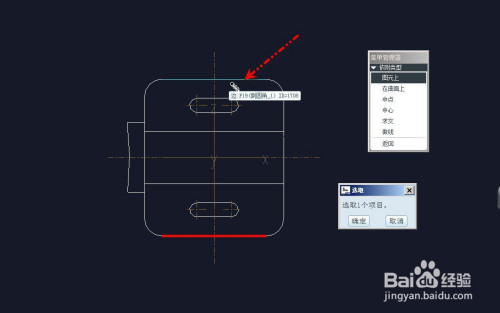

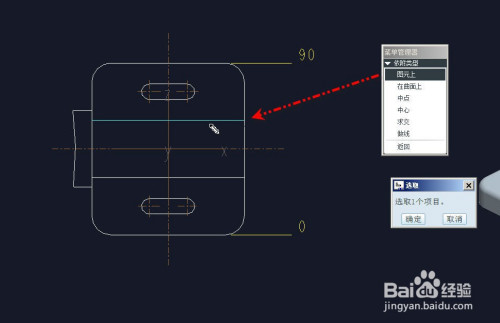

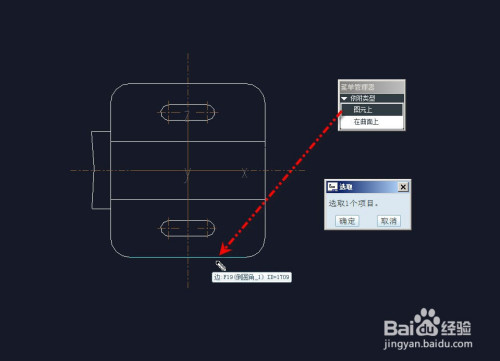

在弹出的【凭借类型】菜单中选择【图元上】，然后选择图示第一条鸿沟，然后按住CTRL键，选择第2条鸿沟

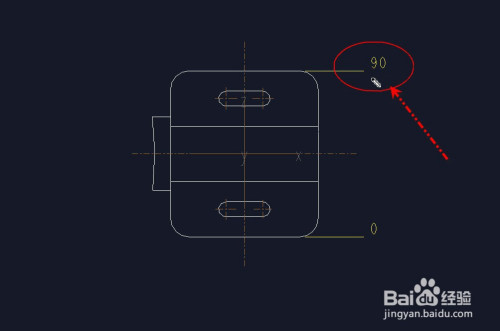

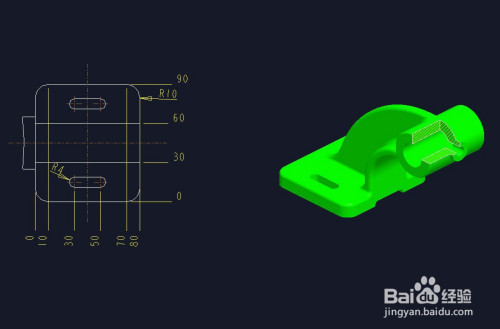

鼠标中键在图示位置放下尺寸，获得第一个坐标尺寸。如图所示。

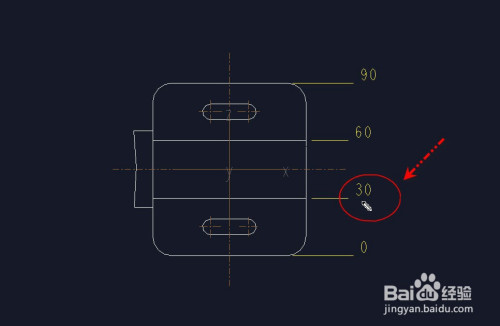

然后依次选择其他鸿沟并共同鼠标中键在对应的位置放下尺寸。如图所示。

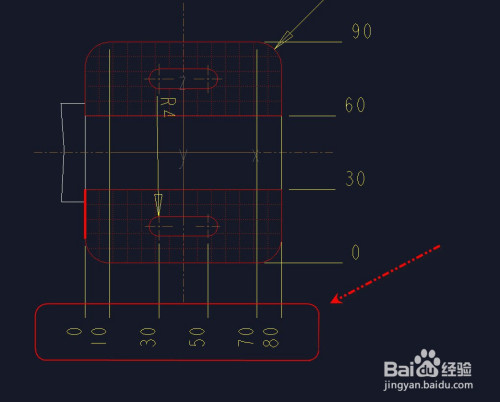

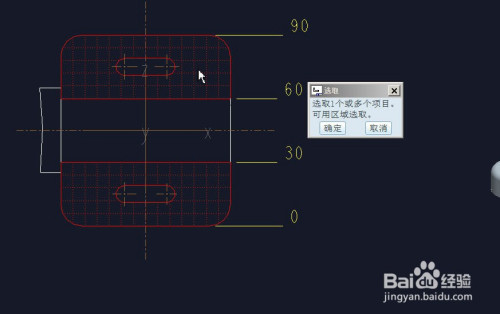

从选项卡中点击【主动纵坐标尺寸】，然后选择图示的概况
然后选择图示的鸿沟作为基线，最后按下鼠标中键确认主动建立所选平面的所有程度偏向纵坐标尺寸。
END
注重事项
- 纵坐标尺寸标注的关头是要选择一个基线，可以选择一条直线段也可以选择坐标系
- 也可以利用通俗标注的尺寸转化为纵坐标尺寸。
