- 待建立高尔夫球的空白零件模子
步调/方式
打开待建立高尔夫球的空白零件模子，我们将在此中建立一个高尔夫球的实体模子

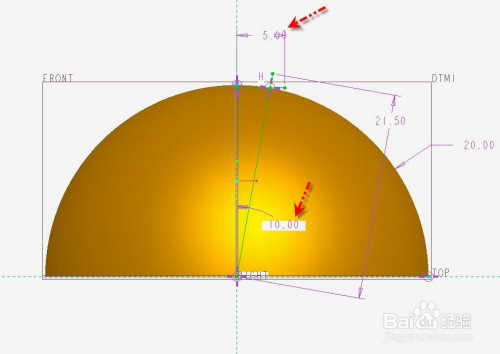

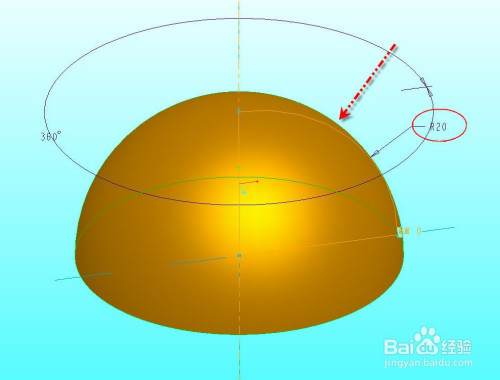

首先利用半径为R20的四分之一圆弧经由过程扭转建立出一个半球 。
草绘出如下图尺寸所示的直线段作为辅助参考。

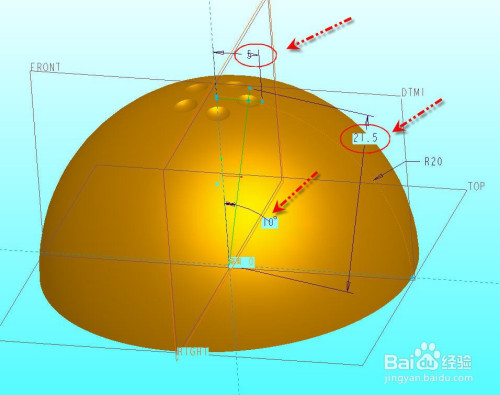

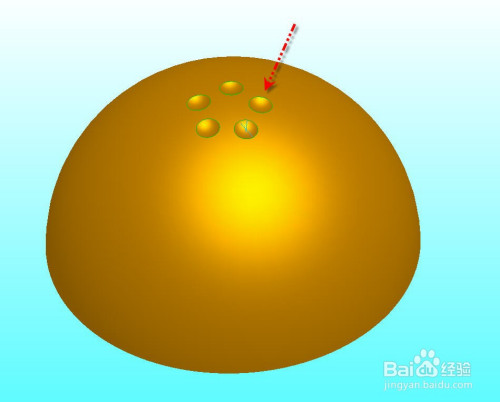

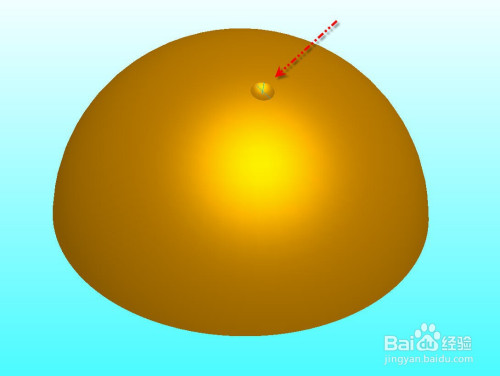

借助上一步的曲线参考，利用扭转特征切出第一个高尔夫球的窝位。如图所示。

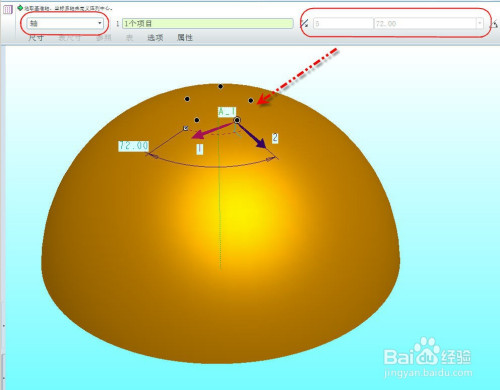

利用半球的竖直中间轴作为参考，利用轴阵列出一周5个窝位，如图所示。

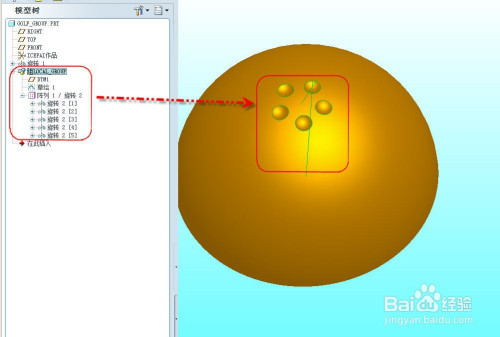

把前面的步调除了第一个半球扭转外，全都打包当作一个组，如下图所示。

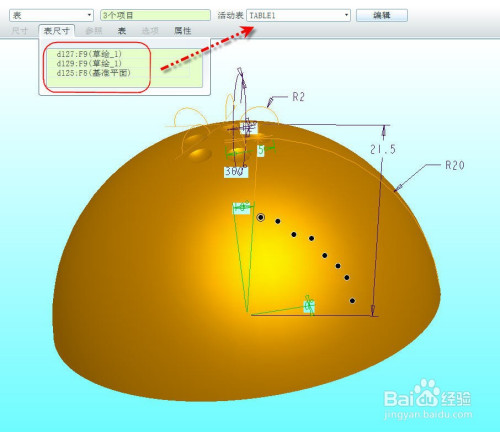

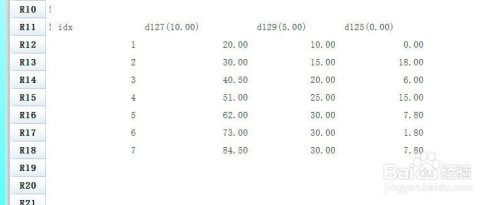

利用表阵列对上一步获得的组进行阵列，阵列的表数据如下图所示。
最后获得一半的高尔夫球，如下图所示

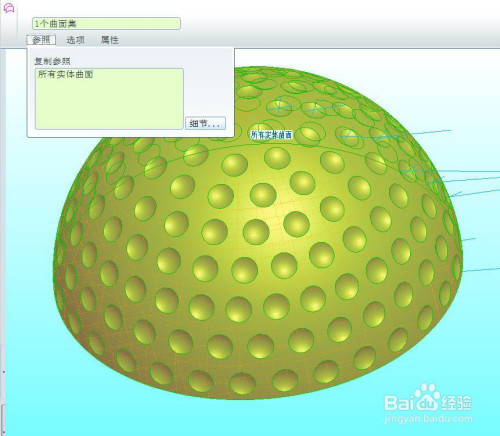

利用曲面的复制和粘贴功能，把半球的实面子组复制出来。

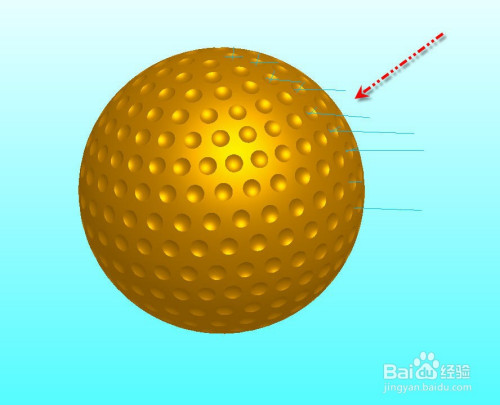

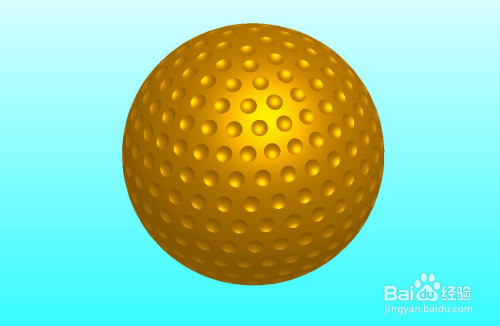

利用镜像特征把实面子组镜像到另一侧，然后实体化加料获得完整的高尔夫球，如图所示。
END
注重事项
- 利用表阵列可以便利节制每个阵列间分歧的间距，以实现看起来更平均的结果。
- 阵列的再阵列前，必需先把要阵列的阵列打包当作组才可以。
