Creo创建空间曲线扫描曲面方法

工具/原料

• Creo/Parametric
• Creo/Parametric 7.0
• Creo/Parametric 7.0
• 待建立空间曲线扫描曲面的零件模子

方式/步骤

1. 1

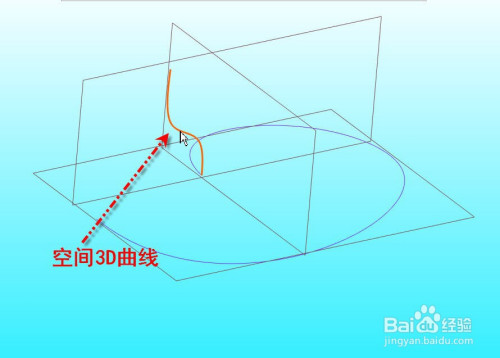

   打开待建立空间曲线扫描曲面的零件模子，我们将利用样式特征建立一个空间曲线扫描曲面。


2. 2

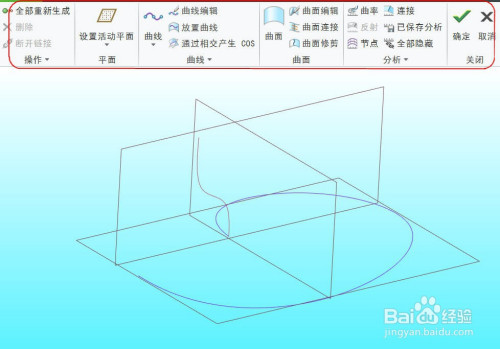

   从【模子】选项卡中点击【样式】，打开样式选项卡进入样式特征模式。如图所示


3. 3

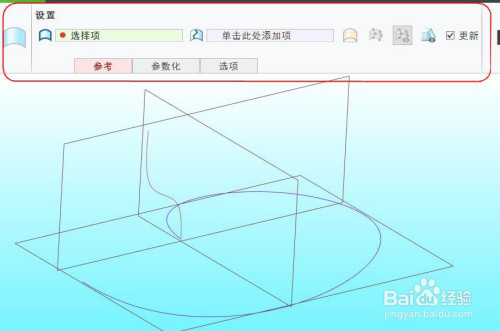

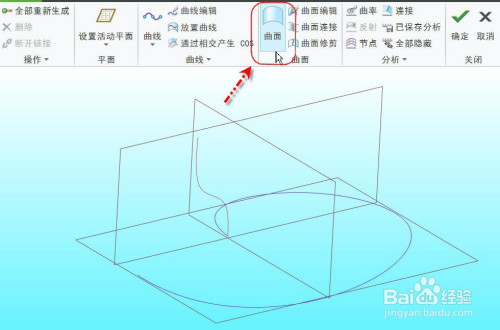

   点击【曲面】按钮，打开【样式曲面】操控面板，如图所示。


4. 4

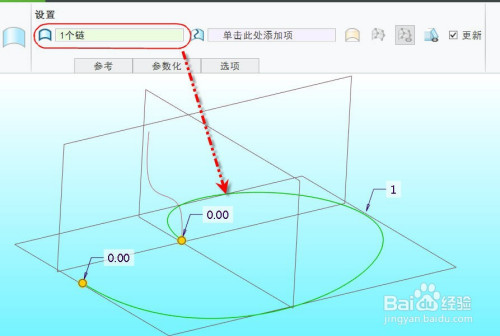

   点击并激活【外部曲线】输入框并选择图示的平面曲线


5. 5

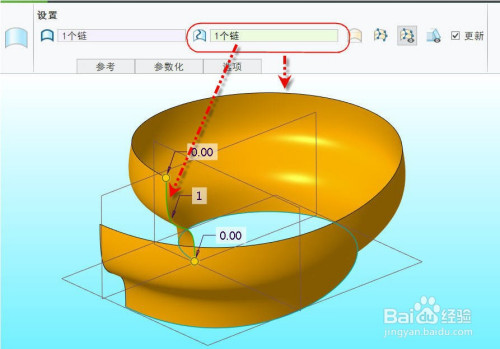

   点击并激活【内部曲线】输入框并选择图示的空间曲线，选择完当作后，软件主动计较并生当作空间曲线扫描曲面的姑且几何，如图所示。


6. 6

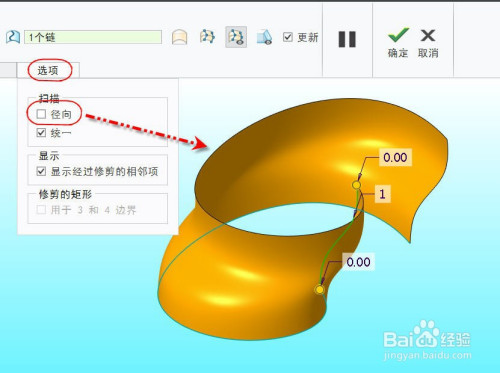

   点击并睁开【选项】选项页，点击打消【径标的目的】选项，可以看到图形区的曲面外形发生了对应的转变，如图所示。


7. 7

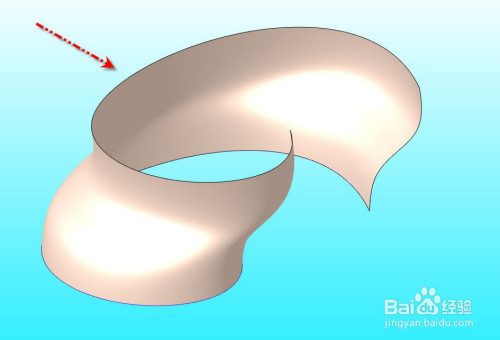

   点击【确定】封闭操控面板完当作样式曲面，获得的空间曲线扫描曲面如下图所示

   END

注重事项

• 要进行空间曲线扫描，空间曲线必需和作为轨迹的曲线有交点
• 空间曲线可以选择多段曲线段，但整条曲线链要求必需至少是相切毗连以上。
