工具/原料
- creo软件
- creo7.0
- creo三维模子
方式/步骤
- 1

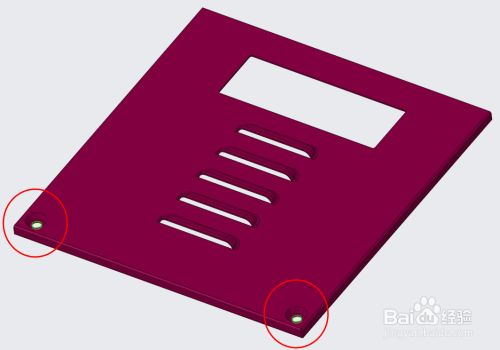

启动creo软件，在creo界面中点击打开文件图标，打开一个creo模子文件。
- 2
这是一个导入模子，只有导入特征，模子树上没有creo参数化特征。
- 3
首先我们要将导入的实体模子转换为钣金零件，模子选项卡下，点击“操作”右侧的黑色箭头，睁开的菜单中点“转换为钣金件”，启动钣金转换指令。
- 4
选择一个面作为钣金驱动曲面，然后软件会主动为您捕获到当前的壁厚尺寸，也可以本身直接输入点窜。
- 5

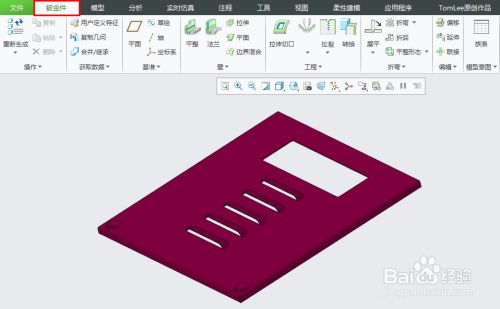

完当作转换操作后，导入实体模子就转换为钣金零件，呈现钣金件选项卡，可以建立钣金特征。
- 6
功能选项卡从钣金件切换到柔性建模，然后“识别”功能区中带千里镜的镜像图标，启动识别镜像指令。
- 7
选择需要识别为镜像的当作型几何中肆意一个曲面，按住ctrl键多选，这样两个不异的几何就主动识别为镜像。
- 8
识别为镜像后，有什么感化呢？这时辰若是我们对此中一个几何进行点窜时，就可以操纵识此外镜像来传递变动，实现一处点窜，全数更新。
END
注重事项
- 识别镜像建立的是几何镜像。
- 识别镜像可以主动识别导入模子的几何，快速重建特征。
