ProE高级特征：轴命令如何使用

工具/原料

• proeproe5.0
• proeproe5.0
• proeproe5.0

方式/步骤

1. 1

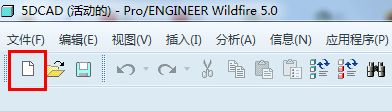

   启动proe软件，在proe软件界面点击新建文件图标，新建一个proe实体零件。


2. 2

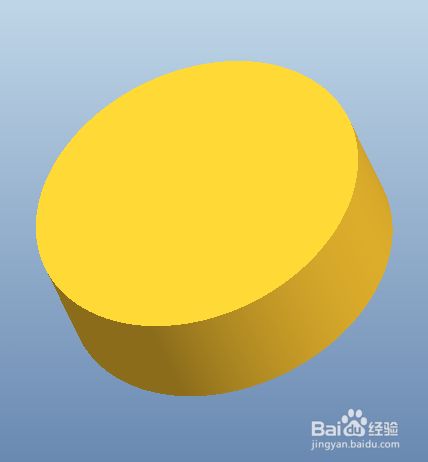

   首先利用拉伸特征建立一个圆柱实体，因为轴特征需要先有实体才会激活指令。


3. 3

   然后在ProE的插入菜单下的高级特征中启动轴号令。


4. 4

   选择同轴的体例建立一个轴特征，其实就是一个扭转实体放置在了选择的实体概况。


5. 5

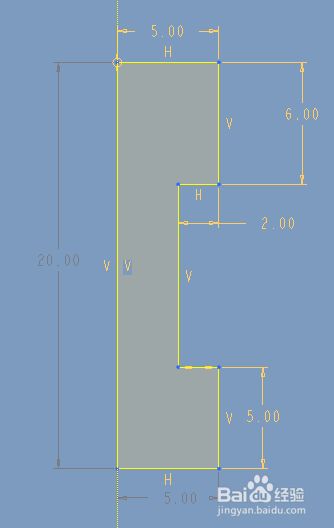

   草绘截面需要绘制一根中间线，草绘截面在中间线一侧，就跟画扭转特征一样的要求。


6. 6

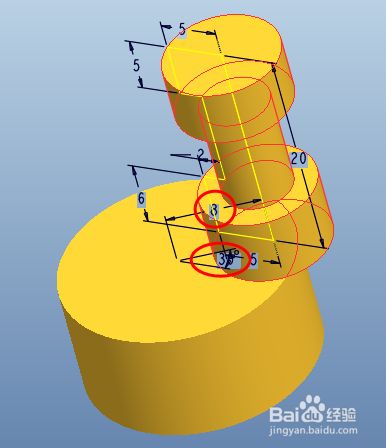

   还可以选择线性放置，就是参考两个尺寸标注来放置扭转实体，近似线性孔的放置。


7. 7

   也可以用径标的目的放置的体例，需要选择一根底准轴和一个参考平面来标注角度和半径尺寸。


8. 8

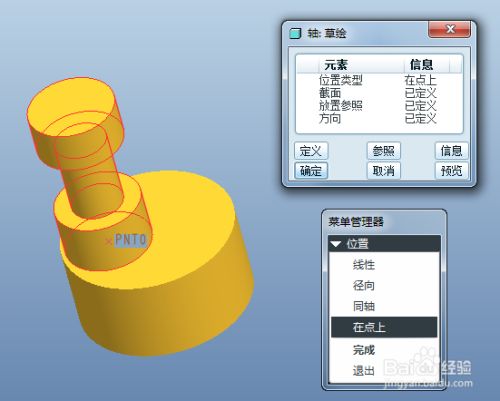

   也可以建立一个基准点来放置扭转实体。

   END

注重事项

• 若是要利用ProE高级特征，需要设置config选项allow_anatomic_features为yes。
• 需要先有实体才能激活轴特征号令。
