电气上的导线如何用颜色表示

工具/原料

• 联想杨天t4900
• windows7旗舰版
• autocad2020
• T20天正电气V6.0

方式/步骤

1. 1

   点击导线，点击平面导线。


2. 2

   点击导线设置。


3. 3

   勾选需要的项，默认已经设置好了导线颜色。


4. 4

   经由过程选择对应项并绘制导线，此中照明为红色，插座为蓝色，动力为黄色。


5. 5

   此中，还可以勾选弱电和消防进行画图，而导线颜色也是固定对应设置好的，利用很是便利。


6. 6

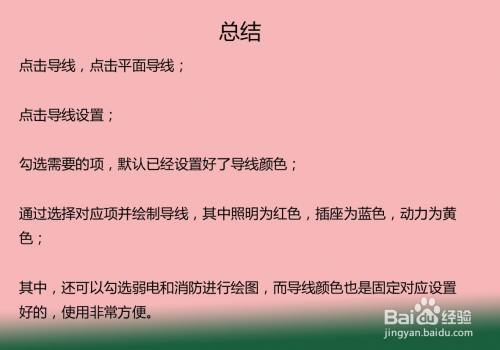

   总结

   点击导线，点击平面导线；

   点击导线设置；

   勾选需要的项，默认已经设置好了导线颜色；

   经由过程选择对应项并绘制导线，此中照明为红色，插座为蓝色，动力为黄色；

   此中，还可以勾选弱电和消防进行画图，而导线颜色也是固定对应设置好的，利用很是便利。

   END

注重事项

• tips：特定要求可改换颜色设置
