AD绘制复位使能总线32位D型触发器

工具/原料

• magicbook
• Windows 11

方式/步骤

1. 1

   1、首先打开AD软件，如图


2. 2

   2、依次点击文件-新的-道理图，如图


3. 3

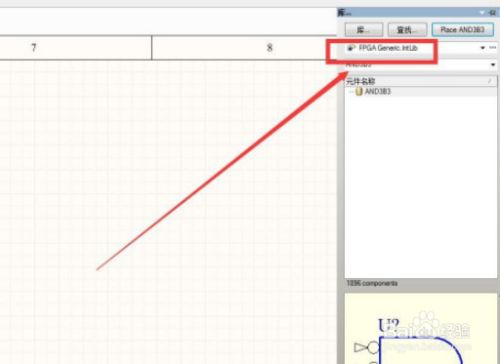

   3、然后在右侧找到如图所示的库，如图


4. 4

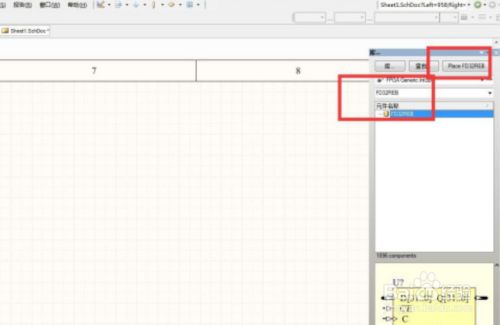

   4、接着输入“FD32REB”，然后点击“Place FD32REB”如图


5. 5

   5、此时呈现一个活动的复位使能总线32位D型触发器，如图


6. 6

   6、拖动复位使能总线32位D型触发器到合适的位置，单击鼠标左键完当作绘制，如图，这样一个复位使能总线32位D型触发器就绘制好了。
