工具/原料
- 华硕nxad1
- windows 7-107.0-10.0
- logisim1.0
方式/步骤
LogiSim下载，可以经由过程Logisim的官网下载适合您机械的Logisim的软件，启动Logisim应用程序。

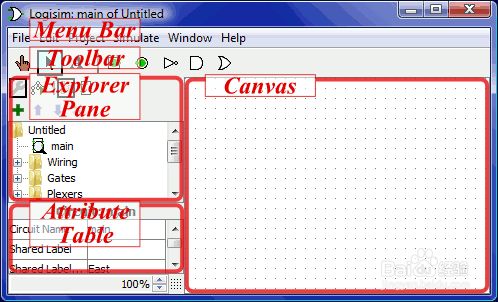

LogiSim初度启动，您启动Logisim时，您将看到近似于以下内容的窗口。因为您可能利用的系统与我的分歧，是以某些细节可能略有分歧。所有Logisim分为三个部门，称为资本办理器窗格，属性表和 画布。上面这些部门是菜单栏和东西栏。

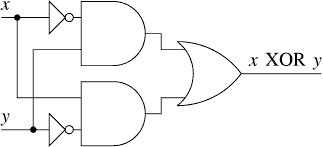

示例（建造一个异或门），大致如下图：

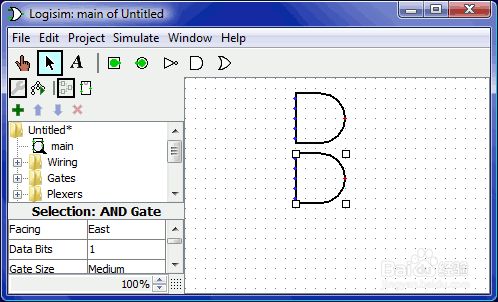

我建议首先将门插入一种骨架，然后再用线毗连它们来成立一个电路。我们要做的第一件事就是添加两个AND门。单击东西栏中的AND东西 (列出倒数第二个东西）。然后在编纂区域中单击您想要第一个AND门的位置。必然要为左边的工具留出足够的空间。然后再次单击AND东西并将第二个AND门置于其下方。

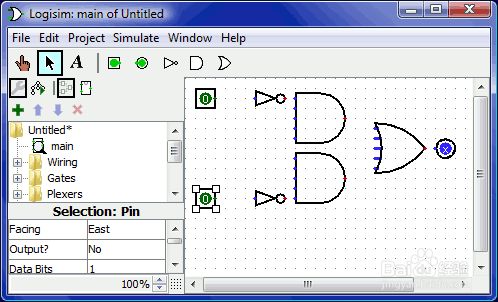

注重AND门左侧的五个点。这些是可以毗连电线的点。可巧我们只将此中两个用于我们的XOR电路; 但对于其他电路，您可能会发现有两条以上的电线毗连到AND门是有效的。 此刻添加其他门。首先单击OR东西（ ）; 然后单击您想要的位置。并利用NOT东西（ ）将两个NOT门放入画布。我在NOT门和AND门之间留了一点空间; 可是，若是您愿意的话，您可以将它们彼此对立，并节流您今后用电线毗连它们的尽力。 此刻我们要将两个输入x和y添加到图中。选择输入东西（ ），然后放下引脚。您还应该利用输出东西（ ）在OR门的输出旁边放置一个输出引脚。（同样，我在OR门和输出引脚之间留下一点空间，但您可以选择将它们放在彼此旁边。）结果如下图所示：

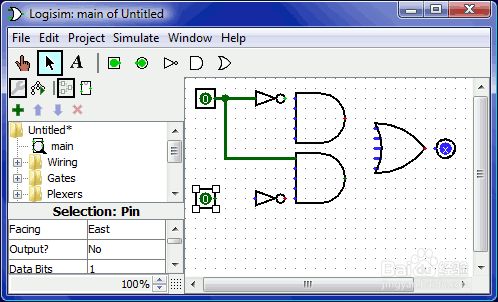

若是您决议不喜好放置内容的位置，则可以利用编纂东西将其选中并将其拖动到所需位置。或者，您可以经由过程从“编纂”菜单中选择“删除”或按Delete键将其完全删除。 当您放置电路的每个组件时，您会注重到，只要放置组件，Logisim就会恢复到编纂东西，以便您可以移动比来放置的组件或（我们很快就会看到）毗连组件经由过程建立电线给他人。若是要添加比来放置的组件的副本，则快捷体例是按Control-D复制选择。（某些计较机利用其他键作为菜单，例如Macintoshes上的Command键。您可以利用D键按下该键。）在画布上阻止所有组件后，您就可以起头添加电线了。选择编纂东西（ ）。当光标位于接收导线的点上方时，将在其四周绘制一个小的绿色圆圈。在那边按下鼠标按钮并尽可能地拖动电线。 添加电线时Logisim很是智能：每当电线在另一根电线上竣事时，Logisim会主动毗连它们。您还可以利用编纂东西拖动此中一个端点来“扩展”或“缩短”导线。 Logisim中的电线必需是程度或垂直的。为了将上输入毗连到NOT门和AND门，我添加了三条分歧的线。

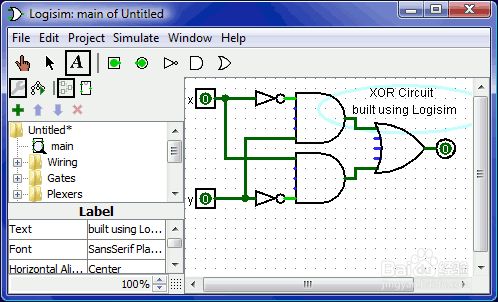

Logisim主动将电线毗连到门和彼此。这包罗如上所述在T交叉点主动绘制圆，暗示导线已毗连。 在绘制电线时，您可能会看到一些蓝色或灰色电线。<p style="color:red"> Logisim中的蓝色暗示该点的值为“未知”，灰色暗示该线未毗连任何工具。当您正在建造一个电路时，这不是什么大问题。可是当您完当作它时，您的电线都不该该是蓝色或灰色。（OR门的未毗连腿仍然是蓝色的：不妨。） </p> 若是您认为一切都应该毗连后您有蓝色或灰色线，那么就会呈现问题。将电线毗连到准确的位置很是主要。Logisim在组件上绘制小点以指示电线应该毗连的位置。当您继续，您会看到点从蓝色变为淡色或深绿色。 毗连好所有电线后，插入的所有电线自己城市呈浅绿色或深绿色。我们的最后一步是测试我们的电路，以确保它真正做到我们想要的。Logisim已经在模拟电路了。让我们再看看我们在哪里。
建立电路，每个Logisim项目现实上都是一个电路库。在最简单的形式中，每个项目只有一个电路（默认环境下称为“main”），但很轻易添加更多：从“项目”菜单中选择“添加电路…”，然后为新电路键入您喜好的任何名称想要缔造。 假设我们要构建一个名为“2：1 MUX”的2对1多路复用器。添加电路后，Logisim将如下所示。

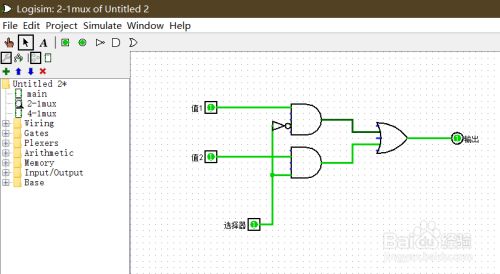

在资本办理器窗格中，您此刻可以看到项目此刻包含两个电路，“main”和“2：1 MUX”。Logisim在当前正在不雅看的电路图标上绘制放大镜; 当前电路名称也呈现在窗口的题目栏中。 编纂电路后看起来像2：1多路复用器，我们可能会获得以下电路。
END
