如何实现Super VLAN网络的基本配置

通过Super VLAN技术对VLAN进行聚合，可以避免核心交换设备出现VLAN接口数量不够的问题。那么在网络中如何部署呢？下面小编与你分享方法和经验。

工具/原料

• LITO H3C模拟器
• 书籍资料

方法/步骤

1. 1

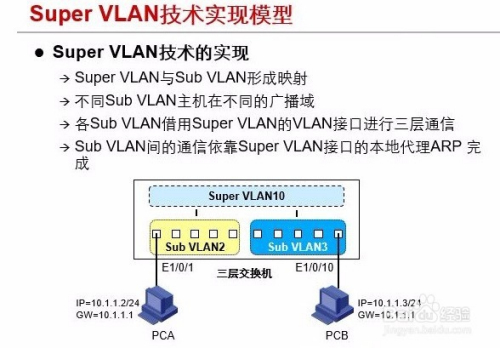

   普通VLAN包含一个逻辑接口和若干物理接口，Super VLAN则将两者分离。如图所示Sub VLAN映射物理接口，Super VLAN实现Sub VLAN共享同一逻辑接口。


2. 2

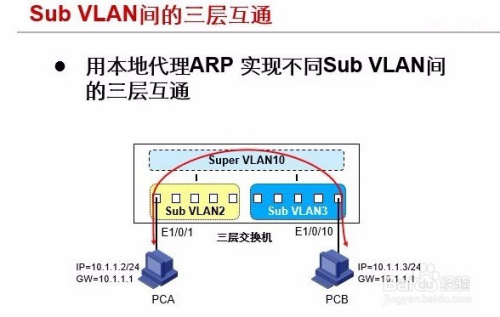

   开启Super VLAN功能后，属于不同Sub VLAN的主机利用本地代理ARP实现互通。主机PCA和PCB之间收发报文的过程，如图所示。


3. 3

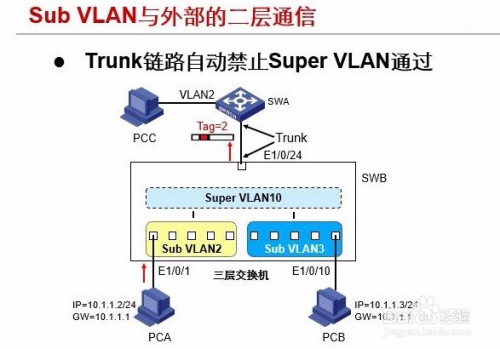

   开启Super VLAN的交换机，Trunk链路自动禁止Super VLAN的流量通过。如图所示，对于SWA而言SWB上有效的VLAN只有VLAN2和VLAN3而不存在VLAN 10。


4. 4

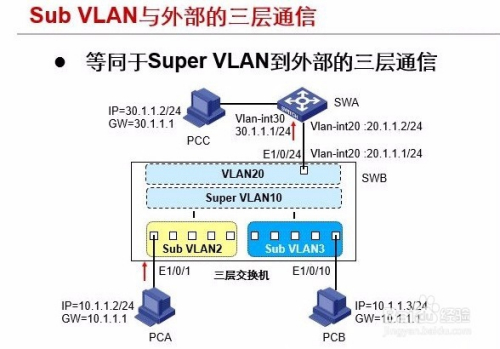

   SWA、SWB上的VLAN划分和各PC的IP地址分配，如图所示。Sub VLAN 2、Sub VLAN 3与外部的三层通信，等同于Super VLAN 10与外部的三层通信。


5. 5

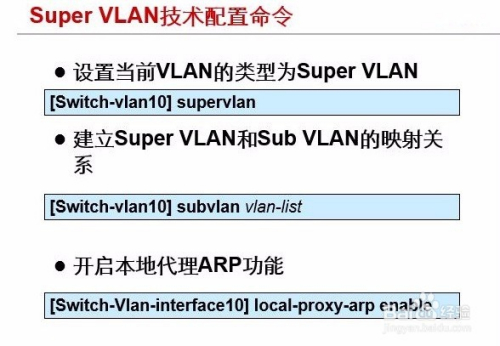

   在VLAN视图下输入命令配置当前VLAN为Super VLAN类型，缺省情况下用户创建的VLAN不是Super VLAN。如图所示配置Super VLAN包含的Sub VLAN前，Sub VLAN必须存在。


6. 6

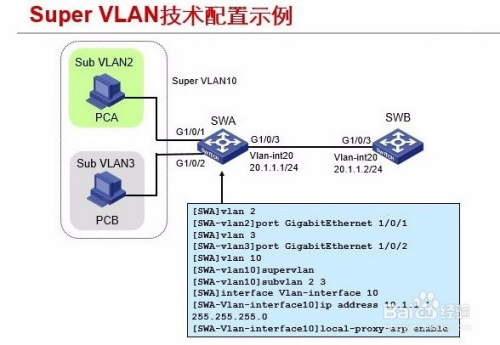

   PCA、PCB分别属于SWA上的VLAN 2和VLAN 3属于Sub VLAN，SWA上的VLAN 10为Super VLAN。如图所示配置，本例到此希望对大家能有所启发。
