在CATIA软件中我们将三维实体进行2D视图转化时，如果一步一步进行视图投影的话，非常的繁琐，没有效率，为了快速完成对视图的投影和布局，可使用>视图创建导向命令，下面就给大家讲一下具体使用步骤。
工具/原料
- CATIA
- 视图布局
方法/步骤
- 1
在CATIA中打开任意一个创建好的零件，如下图所示，这是一个轴承的钢瓦；
- 2
在菜单栏中单击文件，在下拉列表中选择新建...，弹出对话框，在对话框的类型类型列表中选择Drawing，单击确定；
- 3
进入二维工程制图界面，并在视图集成面板中选择试图创建导向命令；
- 4

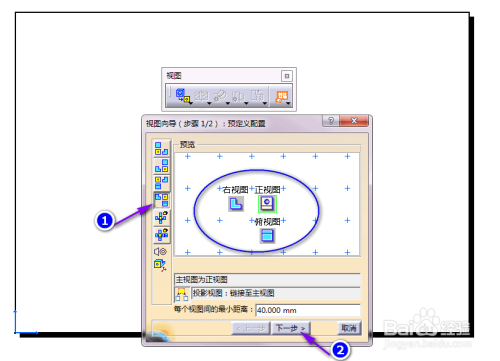

弹出视图导向（步骤1/2）：预定义配置对话框，根据要表达实体的投影方式在最左侧选择视图布局，并在预览中查看结果，并单击下一步；
- 5
如果主视图和投影视图都不能完整表达实体，可在这一步的左侧列表中添加投影视图，这里我们添加一个仰视图，然后单击完成；
- 6

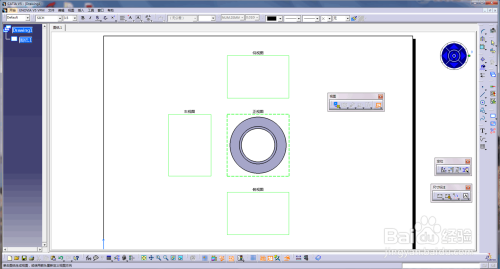

按住Ctrl+Tab组合快捷键，切换到3D实体界面，选择主视图参考面，鼠标单击，这时视图会自动切换到2D工程图界面；
- 7

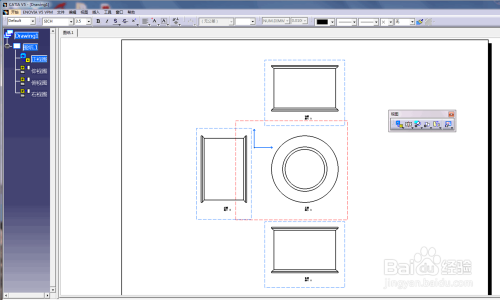

在视图区显示的视图形式就是我们提前在试图创建导向命令中预设置的投影数量和方式，在空白处单击生成视图。
