Pro/E 创建倒角特征的方法与技巧/拐角倒角

Pro/E的倒角方法有两种：边倒角和拐角倒角，本篇介绍拐角倒角的操作步骤。

工具/原料

• Pro/E 软件
• 电脑

方法/步骤

1. 1

   准备工作

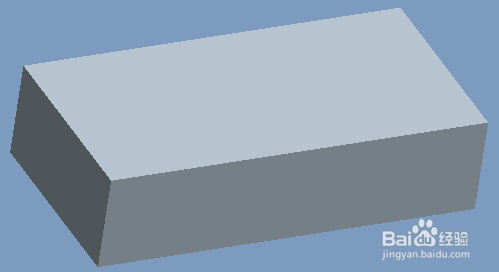

   新建零件，绘制如下立方体，尺寸自定。


2. 2

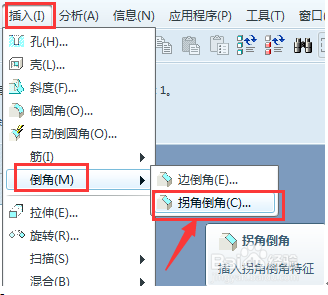

   击菜单栏的“插入”-“倒角”-“拐角倒角”，如下图。


3. 3

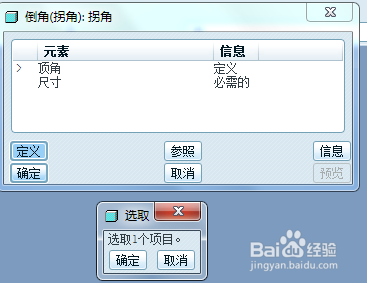

   系统弹出如下的“倒角（拐角）”定义框和“选取”对话框。


4. 4

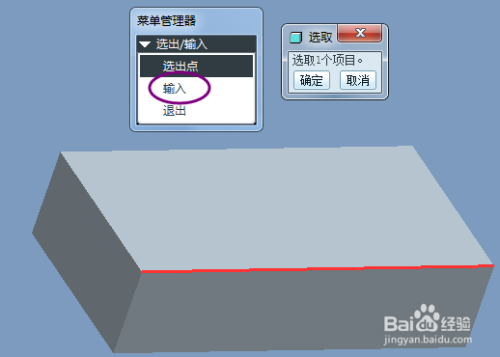

   选取如下的一条边，然后点击“输入”。


5. 5

   输入该边的倒角长度40。


6. 6

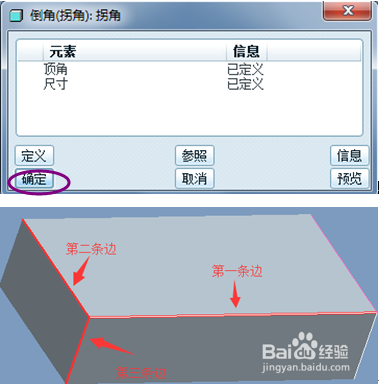

   重复步骤4和5，选择如下的第二条边和第三条边，倒角长度分别为20、10，点击“倒角（拐角）”定义框的“确定”。


7. 7

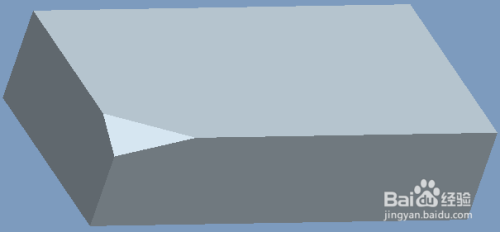

   最终效果如下图。
