怎样绘制信息网络机柜

此刻做信息系统离不开信息设备，在出具信息系统方案时，需绘制信息设备安放示意图。若是进行简单的绘制可以利用visio进行添加模块设备绘制。

工具/原料

• 电脑
• visio软件

方式/步骤

1. 1

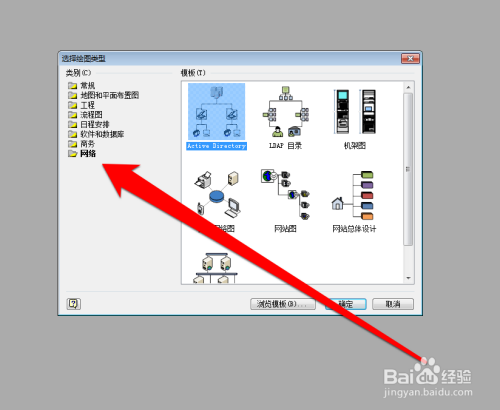

   进入visio软件，在画图界面选择收集按钮。


2. 2

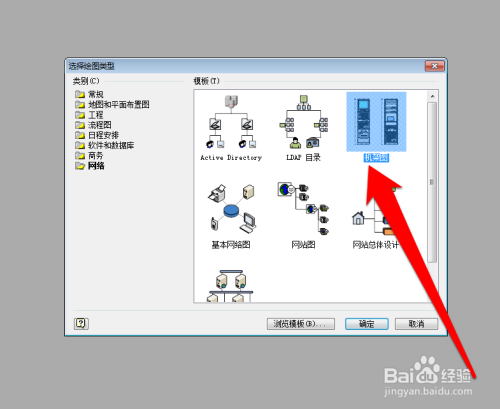

   在画图的收集界面，选择机架图。


3. 3

   进入机架式安装页面，选择机柜。


4. 4

   选择机柜按钮后，将机柜拉到显示页面。


5. 5

   在显示页面，起头选择信息设备。


6. 6

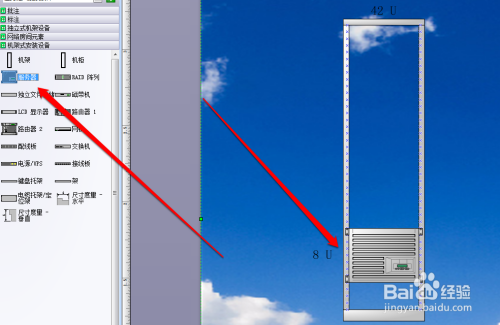

   选择好的信息设备，拖动到机柜页面后，会显示设备的高度。


7. 7

   将信息设备安装到机柜，可以给信息设备进行定名。


8. 8

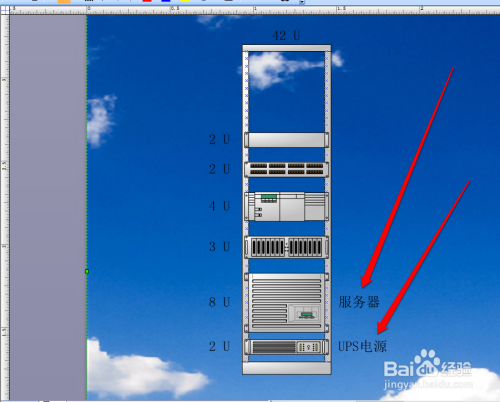

   按照上面的方式进行安装，可以按照设备的高度计较出机柜的残剩空间。

   如许收集机柜，就绘制完当作了。



注重事项

• 这里机柜设备，是按照U的计量单元计较高度的。
